detaillierte Frage
Dieses FAQ betrifft:
- Nichtwohngebäude nach DIN V 18599
Hintergrund:
Deckenstrahlplatten sind statische Heizelement. Sie ermöglichen das Heizen mit Strahlungswärme. In der Regel werden Deckenstrahlplatten in Form von Profilbändern aus Stahlblech mit eingeschweißten Rohren angeboten. Oberhalb der Platten ist eine Wärmedämmung angebracht. Die Deckenstrahlplatten werden an die Warmwasser-Heizungsanlage angeschlossen. Im Heizbetrieb werden die Platten von warmem Wasser durchströmt, erhitzt und geben die Energie in Form von Infrarotstrahlung an den Raum ab.
Deckenstrahlheizungen eigenen sich vor allem für große Gebäude wie z.B. Turnhallen.
Umsetzung in ZUB Helena:
Zunächst wird in ZUB Helena eine Wärmeerzeugereinheit angelegt.
Anschließend wählen Sie in der Registerkarte Allgemein in der Zeile Art des Systems indirekt aus.
Legen Sie nun einen neuen Wärmeerzeuger an.
Wählen Sie einen Wärmeerzeuger aus. In diesem Beispiel wird ein Brennwertkessel verwendet. Deckenstrahlheizungen funktionieren mit einer Vielzahl von Wärmeerzeugern.
Gehen Sie anschließend in den Abschnitt Verteilsysteme auf Heizung und legen Sie einen neuen Heizkreis an.
Wählen Sie in der Registerkarte Allgemein in der Zeile Art des Systems indirekt aus.
Legen Sie im Heizkreis 1 eine neue Verteilung und Übergabe an.

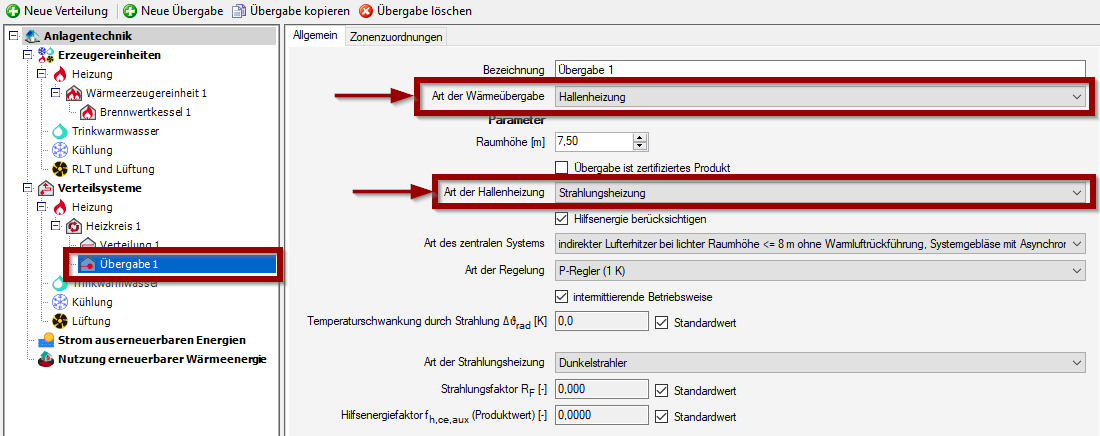

Gehen Sie auf Übergabe 1 in die Registerkarte Allgemein. In der Zeile Art der Wärmeübergabe wählen Sie Hallenheizung und in der Zeile Art der Hallenheizung die Strahlungsheizung aus.

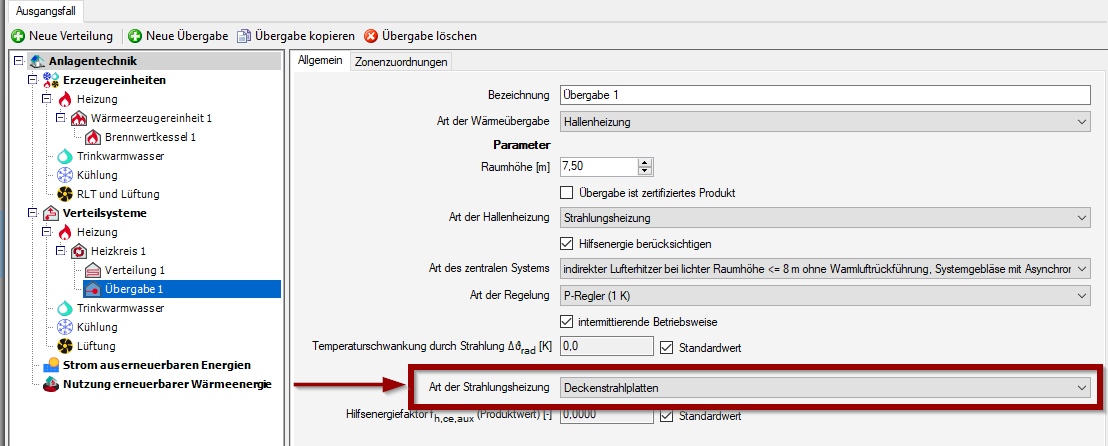

Abschließend wählen sie noch in dieser Registerkarte in der Zeile Art der Strahlungsheizung die Deckenstrahlplatten aus.
Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
