Eingabe großer Bodenplatten mit Randdämmstreifen

detaillierte Frage
Wie wird eine großer Bodenplatten mit einem 5 Meter Randdämmstreifen in ZUB Helena eingegeben?

FAQ-Beitrag für: ZUB Helena
In diesem FAQ wird die Eingabe einer Bodenplatte, bei der gemäß EnEV Anlage 2 ein 5 Meter breiter Randdämmstreifen berücksichtigt werden soll, erläutert.

Bodenplatte
Hintergrund
Gemäß EnEV Anlage 2, Abschnitt 2.3 dürfen bei der Berechnung der mittleren U-Werte die Flächen unberücksichtigt bleiben, die mehr als 5 Meter vom äußeren Rand des Gebäudes entfernt sind.

Eingabe in ZUB Helena

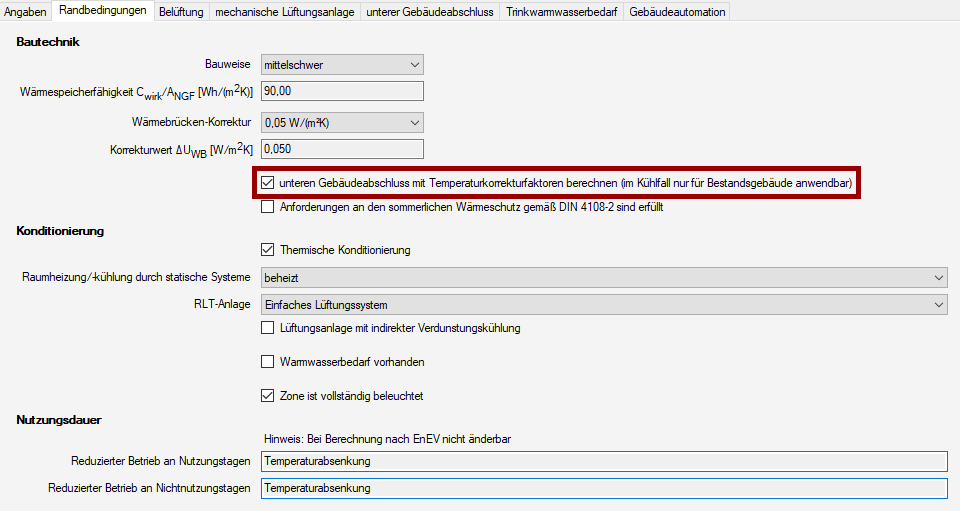

Die folgenden Ausführungen beziehen sich nur auf Berechnungen mit Temperaturkorrekturfaktoren nach DIN V 18599-2, Tabelle 5. Die Einstellung zu diesem Berechnungsansatz erfolgt in den jeweiligen Zonenrandbedingungen.

Abb.: 1

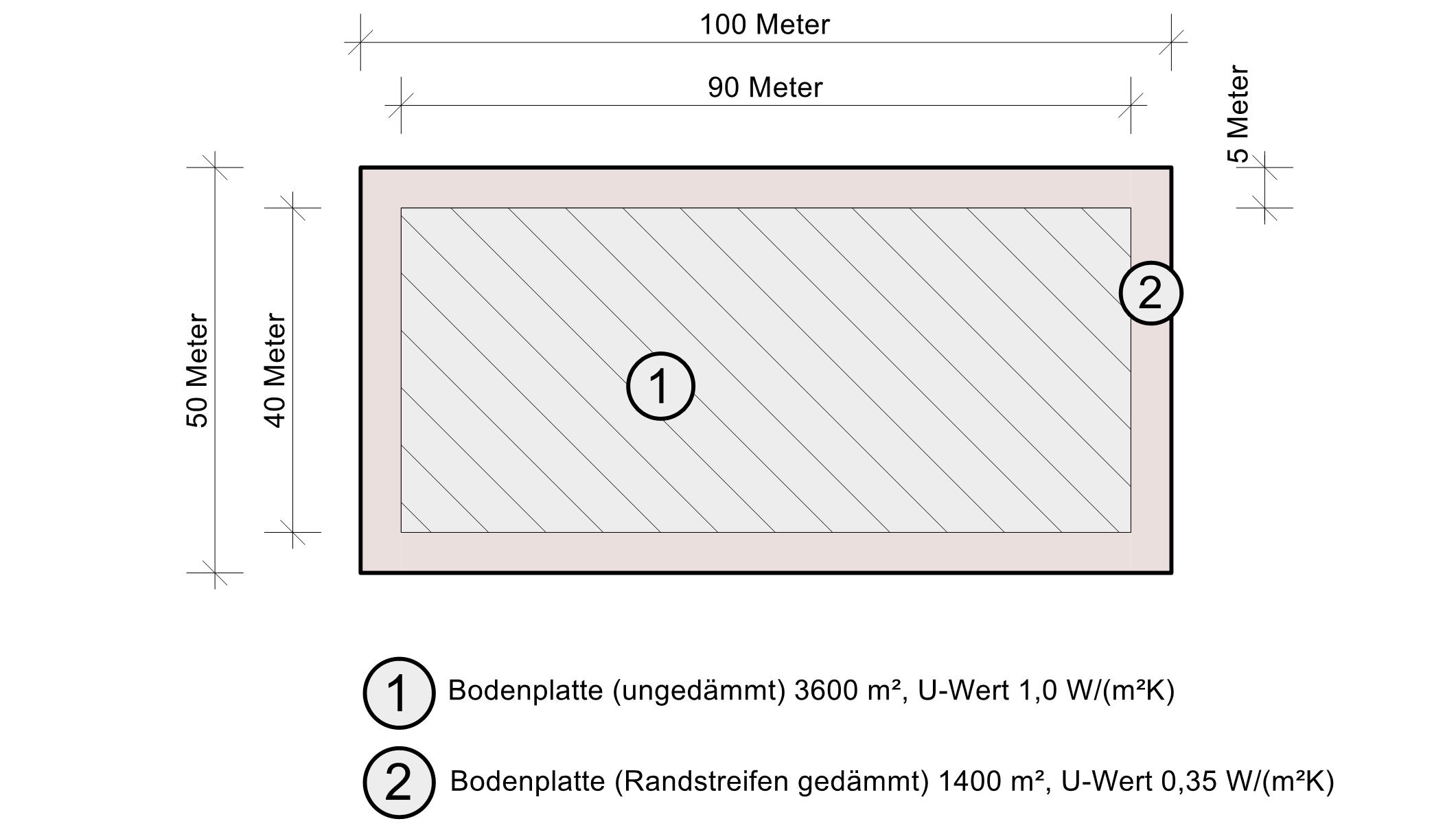

Zunächst wird ein Bauteil [1] (ungedämmte Bodenplatte auf Erdreich) mit einer Fläche von 3600 m² eingegeben. Da dieser Bereich mehr als 5 Meter vom äußeren Rand entfernt ist, darf diese Fläche bei der Berechnung der mittleren U-Werte unberücksichtigt bleiben.
In ZUB Helena muss daher die Teilfläche zur Bestimmung des mittleren U-Wertes auf 0 m² gesetzt werden.

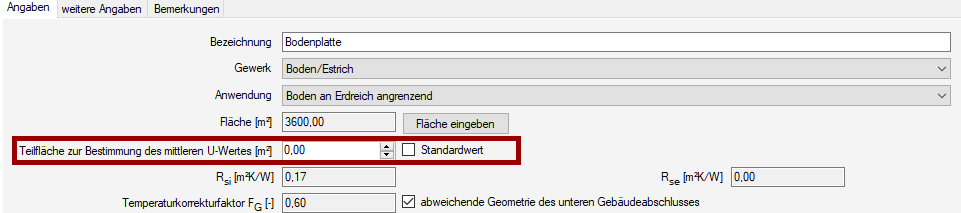

Abb.: 2
Da dieser Teil der Bodenplatte ggf. einen vom Projektstandard abweichenden unteren Gebäudeabschluss hat, kann dieser für die jeweiligen Bauteile direkt eingegeben bzw. geändert werden.
Da der innenliegende Teil der Bodenplatte in diesem Beispiel keinen Perimeter (Umfang) hat, muss dies entsprechend berücksichtigt werden.

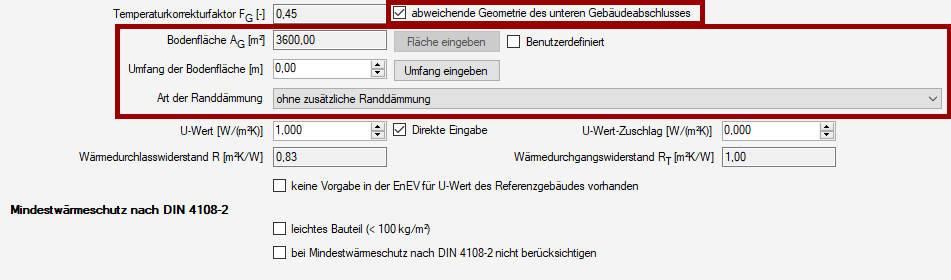

Abb.: 3

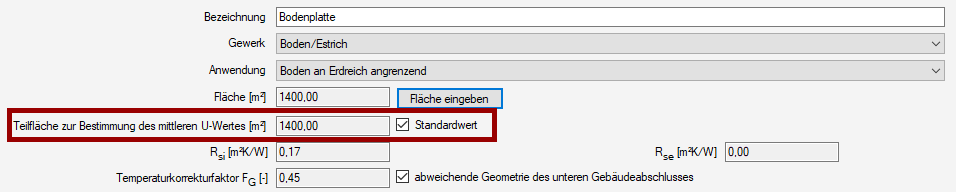

Als nächstes wird nun ein zweites Bauteil angelegt (Bodenplatte auf Erdreich) mit der Fläche des 5 Meter Randstreifens (hier 1400 m²). Die Teilfläche zur Bestimmung des mittleren U-Wertes ist die Gesamtfläche dieses Bauteils.

Abb.: 4

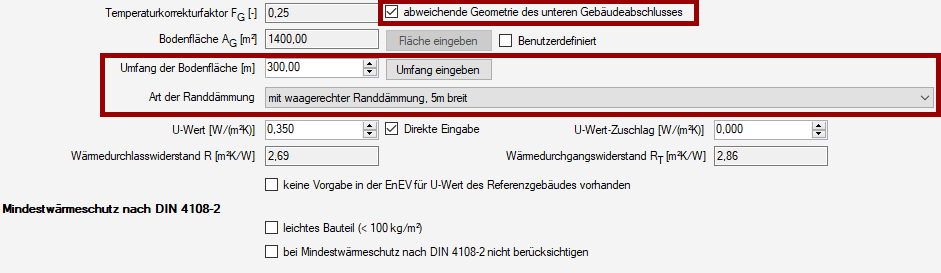

Der Umfang des Bauteils ist der Gesamtumfang der Bodenplatte. Zunächst wird das Häkchen bei der Checkbox abweichende Geometrie des unteren Gebäudeabschlusses gesetzt. Anschließend wird der Umfang (hier 300 Meter) und bei Art der Randdämmung mit waagerechter Randdämmung, 5m breit ausgewählt.

Abb.: 5

wichtige Hinweise
Bei einem Wärmedurchlasswiderstand der Randdämmung > 2 (m2·K)/W muss gemäß DIN V 18599-2, Tabelle 5, Fußnote d, die Bodenplatte als ungedämmt angesehen werden (siehe auch DIN EN ISO 13370: 2008-04, Bild 2 und Bild 3).
Bei der Bestimmung der mittleren U-Werte werden die U-Werte gegen unbeheizt (außer Dachraum) und gegen Erdreich zusätzlich mit dem Faktor 0,5 gewichtet.
Bei der Ermittlung des End- bzw. Primärenergiebedarfs werden alle eingegebenen Bauteile berücksichtigt – auch die innenliegende Bodenplatte. Dabei werden die U-Werte mit den Temperaturkorrekturfaktoren entsprechend multipliziert (U-Wert x Fx-Wert).
