Umsetzung in ZUB Argos
Sie können in ZUB Argos die Nummerierung der Bauteile gemäß der Materiallegende (in der Registerkarte Baustoffe) bzw. die Nummerierung der Randbedingungen (gemäß der Tabelle Randbedingungen) in der Zeichnung einfügen.

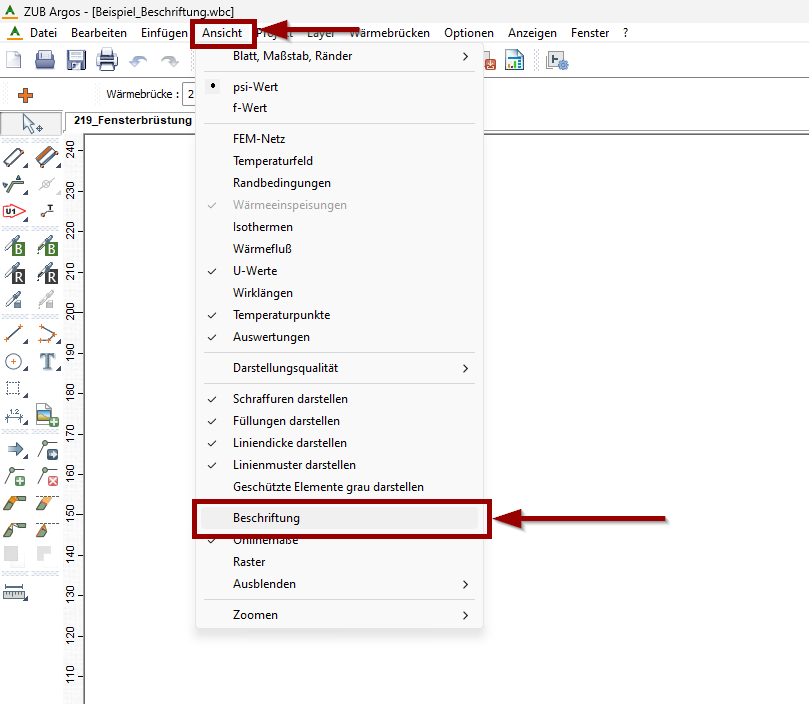

Gehen Sie dazu in der Hauptmenü-Leiste auf Ansicht und wählen Sie Beschriftung aus.
Es erscheint ein kleines Programmfenster. In diesem Programmfenster können Sie auswählen, ob Sie nur die Nummerierung der Elemente, der Randbedingungen oder der Elemente und Randbedingungen angezeigt haben möchten.

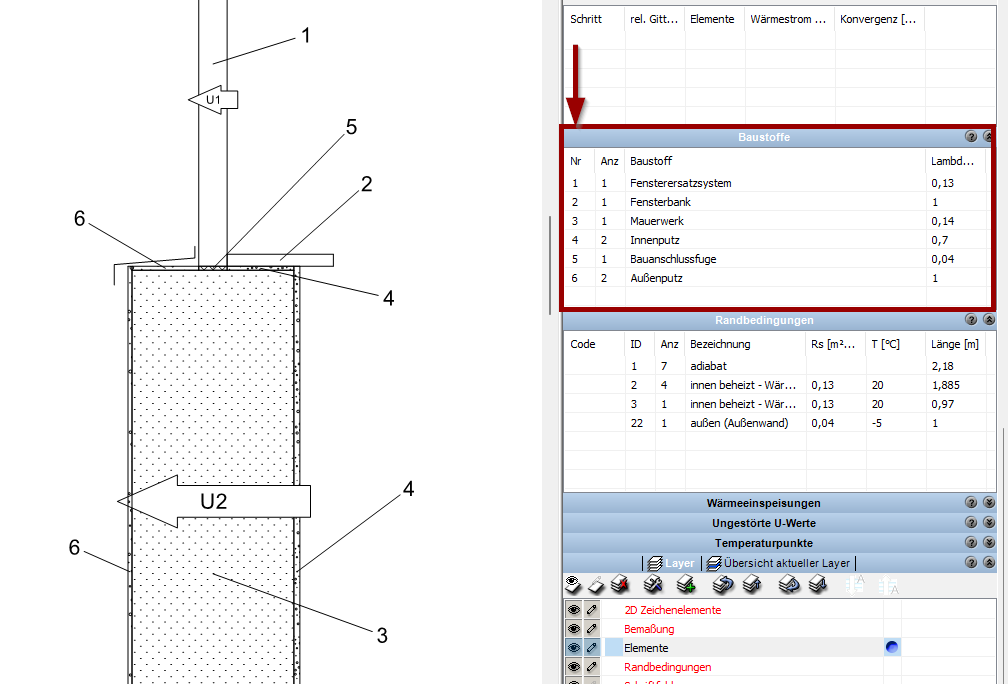

Anschließend werden die Beschriftung in der Zeichnung angezeigt (für die Beschriftung der Randbedingungen, müssen diese sichtbar sein).

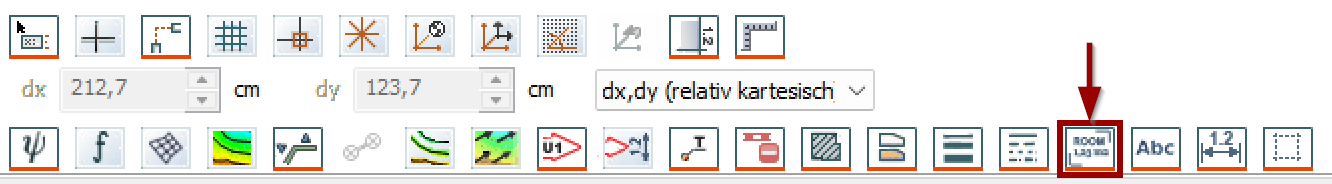

Alternativ kann auch die Schaltfläche in der Ansichtsleiste verwendet werden, um die Beschriftung zu erstellen.
Sie können die Beschriftung (also die angezeigte Nummerierung) verschieben. Dazu gehen Sie mit der Maus auf die angezeigte Zahl, drücken die linke Maustaste, halte die diese gedrückt und verschieben die Zahl an die gewünschte Stelle.
Für das Verschieben der Beschriftung kann es hilfreich sein, wenn Sie die Fangoptionen deaktivieren. Dies erfolgt in der Rasterleiste über die Schaltfläche auf Richtung fangen.
Gehen Sie mit der Maus auf diese Schaltfläche und drücken Sie die rechte Maustaste.
In der Registerkarte Fangpunkte können Sie die Fangoptionen durch entfernen der Häkchen deaktivieren.
Denken Sie daran, anschließend die Fangoptionen wieder zu aktivieren.
Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
