ZUB Esther


Gesamtlösung zur Beurteilung des Feuchteverhaltens von Konstruktionen



In Kooperation  mit   Fraunhofer-Institut für Bauphysik IBP






ZUB ESTHER

Mit ZUB Esther® steht Ihnen ein baupraktisches Werkzeug zur einfachen Bestimmung und Berechnung des dynamischen Feuchteverhaltens von Bauteilen zur Verfügung. Ideal zur Sanierung von Altbauten und zur Weiterentwicklung von Konstruktionen im Neubau.

ZUB Esther  ermöglicht die eindimensionale Beurteilung des hygrothermischen Verhaltens von Bauteilen im Regelquerschnitt unter Berücksichtigung von Baufeuchte, Schlagregen, Sonnenstrahlung, langwelliger Abstrahlung, Kapillartransport und Sommerkondensation.

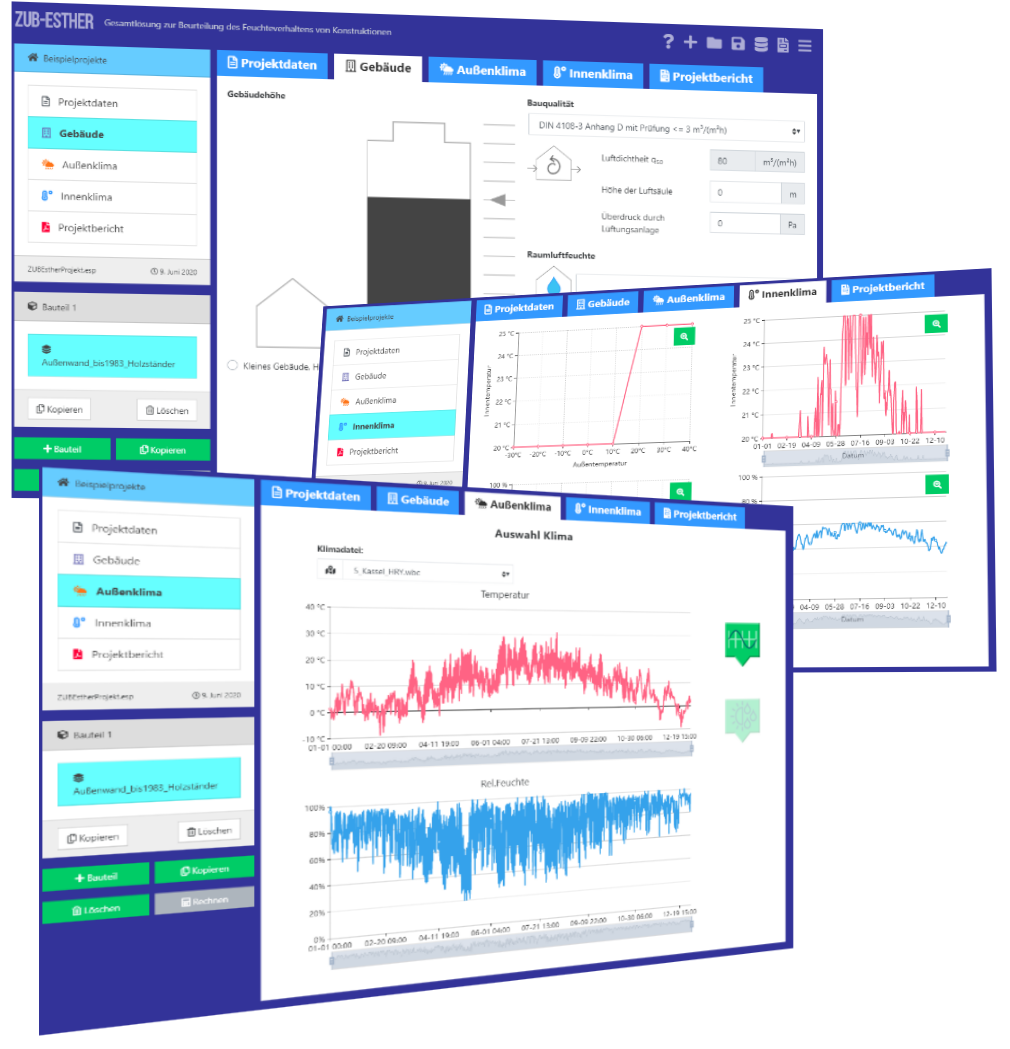

Eingabe Gebäudedaten
Innenklima
Außenklima
Funktionsübersicht
Feuchteschutz-Berechnungen (Version 6.0)
  • Detaillierte Bestimmung von Feuchte-Transporten durch Bauteile (basierend auf dem WUFI-Verfahren des Fraunhofer-Instituts für Bauphysik Holzkirchen)
  • Rechenkern WUFI® Pro
  • Datenbank mit ca. 400 dynamischen vorliegenden  Material-Kennwerten
  • Außenklima für baupraktische Nachweise (hygrothermische Referenzjahre 11 Standorte Deutschland)
  • Spezielle Außen-Klimadatensätze für Kies- und Gründachkonstruktionen
  • Raumklimabedingungen (Innentemperaturen und Luftfeuchte) nach DIN 4108-3 Anhang D
  • Entsprechend dem gewählten Bauteiltyp werden weitere Randbedingungen nach DIN 4108-3 Anhang D oder WTA-Richtlinien (Verschattung) vorgegeben
  • Berechnung von Temperaturverlauf und Wassergehalt in Bauteilen
  • Bewertung von Einflüssen durch Niederschläge
  • Austrocknungs-Prozesse von Bauteilen
  • Feuchtequellen durch Infiltration (Luftinfiltrationsmodell IBP) und Schlagregen
  • Abbildungen dynamischer Feuchte-Eigenschaften von Baustoffen und Bauteilen, z.B. feuchteabhängige Wärmeleitfähigkeiten, Diffusions-Widerstände, Kapillarität und Sorption
  • Zeitabhängiges Finites-Differenzen Verfahren mit bewährtem Gleichungslöser
  • Import-Funktion für WUFI-XML-Materialdatensätze
  • Ausführliche Reportfunktionen mit weiteren Exportfunktionen
Neu in Version 6.1
  • Rechenverfahren für erdberührte Bauteile entsprechend den Vorgaben  DIN 4108-3 (März 2024)
  • WTA 6-8 Verfahren für die Berechnung der Porenfeuchte von Holz
  • Berechnung der Holzfeuchten für Holzwerkstoffe erfolgt jetzt differenziert nach den Nutzungsklassen 1 bis 3
  • Prüfung zur Vermeidung von Frostschäden wie „Frostvermeidung Sättigungsgrad kleiner 30%“ und  „Frostvermeidung Ausgleichsfeuchtegehalt kleiner 95% relative Feuchte“.
  • Prüfung von Grenzschichttemperaturen und relativen Feuchten für die Schimmelpilzvermeidung
Systemanforderungen
Betriebssystem Windows 10/11
Prozessor Dual Core ab 2 GHz, empfohlen Quad Core 3 GHz
Arbeitsspeicher Mind. 4 GB
Festplattenkapazität 500 MB pro Installation
Bildschirmauflösung 1280x1024 Bildpunkte mit mind. 32-Bit Farbtiefe
