ZUB Argos: Änderung der Wärmeübergangswiderstände gemäß DIN 4108-2 Ausgabe 2026

Im Abschnitt Mindestwärmeschutz im Bereich von Wärmebrücken wurden die Wärmeübergangswiderstände für die Berechnung der minimalen Oberflächentemperaturen im Bereich von Wärmebrücken konkretisiert.

Diese weichen teilweise von den bisherigen Wärmeübergangswiderständen ab.

Für die Berechnung des f_Rsi-Wertes wird z.B. für eine schwach oder stark belüftete Luftschicht auf der Außenseite nun ein Wärmeübergangswiderstand von R_se = 0,04 m²∙K/W in Ansatz gebracht.

Des Weiteren wird für niedrig oder unbeheizte Räume grundsätzlich ein Wärmeübergangswiderstand – unabhängig von der Richtung des Wärmestroms – von R_si = 0,17 m²∙K/W verwendet. Dies widerspricht teilweise den Vorgaben der DIN 4108 Beiblatt 2.

Bei transparenten und teiltransparenten Bauteilen sind nun die Wärmeübergangswiderstände abhängig von der Richtung des Wärmestroms. Folgende Wärmeübergangswiderstände sollen gemäß DIN 4108-2 verwendet werden:

• Wärmestrom aufwärts 0,10 m²∙K/W

• Wärmestrom horizontal 0,13 m²∙K/W (galt bisher grundsätzlich bei transparenten Flächen)

• Wärmestrom abwärts 0,17 m²∙K/W

Weitere Informationen finden Sie in DIN 4108-2: 2026-05.

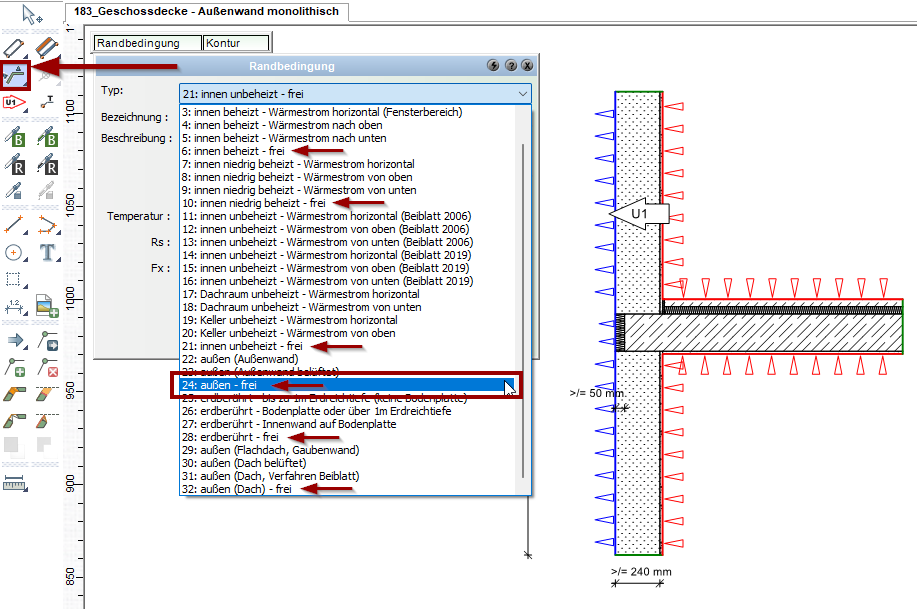

Diese geänderten Wärmeübergangswiderstände sind derzeit nicht in ZUB Argos unter den vordefinierten Randbedingungen zu finden. Es besteht jedoch grundsätzlich die Möglichkeit den Randbedingungstyp „frei“ zu wählen.

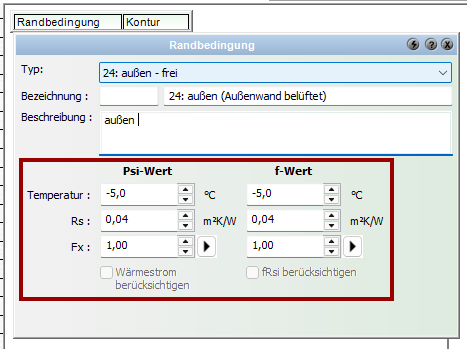

Wenn Sie z.B. den Randbedingungstyp „außen – frei“ auswählen, können Sie die Kennwerte (Temperatur, Rs- und Fx-Wert) editieren.

Geben Sie in der Zeile „Rs“ (in der Spalte f-Wert) den entsprechenden Wert ein. Sie können (sofern gewünscht) auch noch die Bezeichnung und die Beschreibung ändern.

Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
