Wie können Rollladenkästen und/ oder Heizkörpernischen in ZUB E-CAD 3 Pro eingegeben werden?

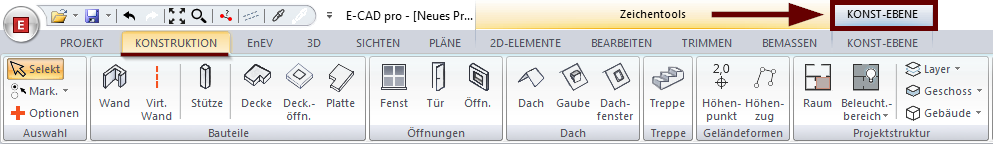

In E-CAD 3 Pro können Rollladenkästen und Heizkörpernischen in das Gebäudemodell eingearbeitet werden. Im Konstruktions-Modus wird hierfür der Abschnitt Konst-Ebene angewählt.

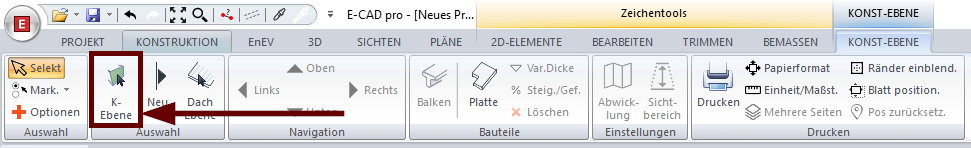

Im nächsten Schritt wir im Abschnitt Konst-Ebene das Werkzeug K-Ebene angewählt.

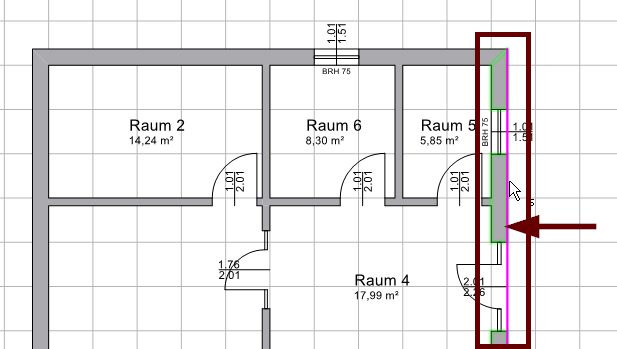

Anschließend wird die Wand ausgewählt, bei dessen Fenstern ein Rollladenkasten bzw. eine Heizkörpernische eingezeichnet werden soll.

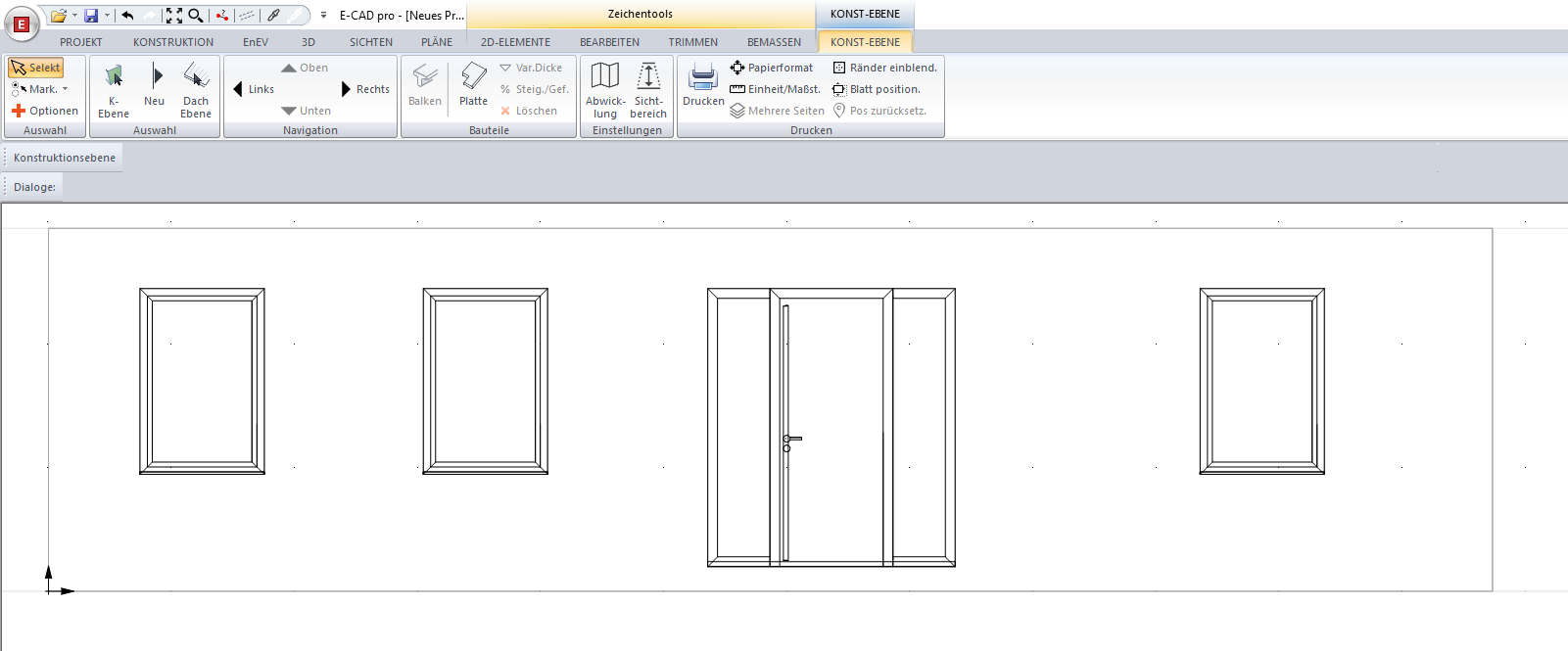

Nun öffnet sich die Konstruktionseben der Wand (als Ansicht).

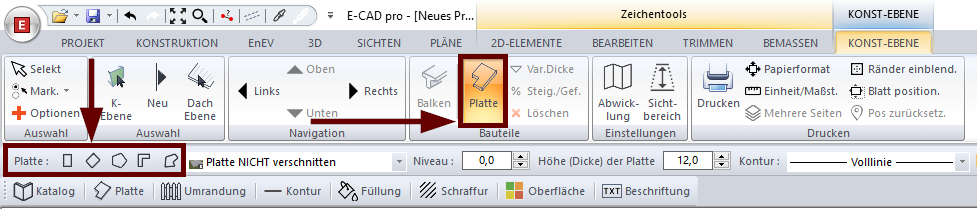

In dieser Ansicht können nun Rollladenkästen bzw. Heizkörpernischen über bzw. unter den Fenstern eingezeichnet werden. Hierfür wird das Werkzeug Platte angewählt.

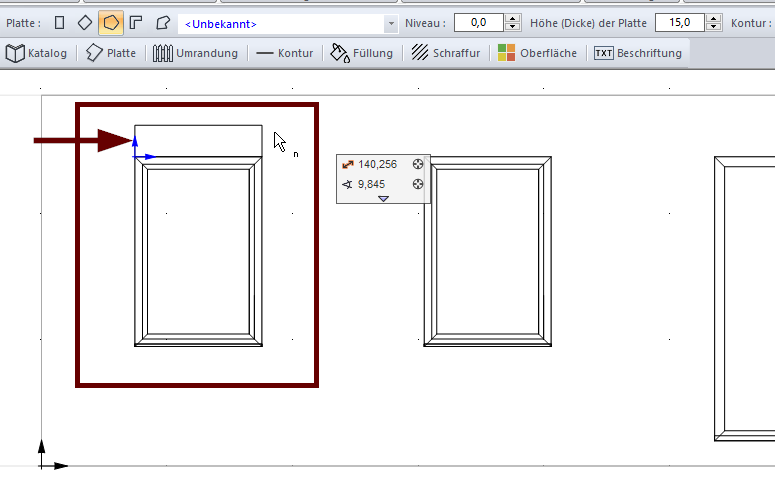

Nun kann der Rollladenkasten mit den entsprechenden Werkzeugen (Platte: Rechteck; Platte: gedrehtes Rechteck; Platte: Polygon, usw.) über dem Fenster eingezeichnet werden.

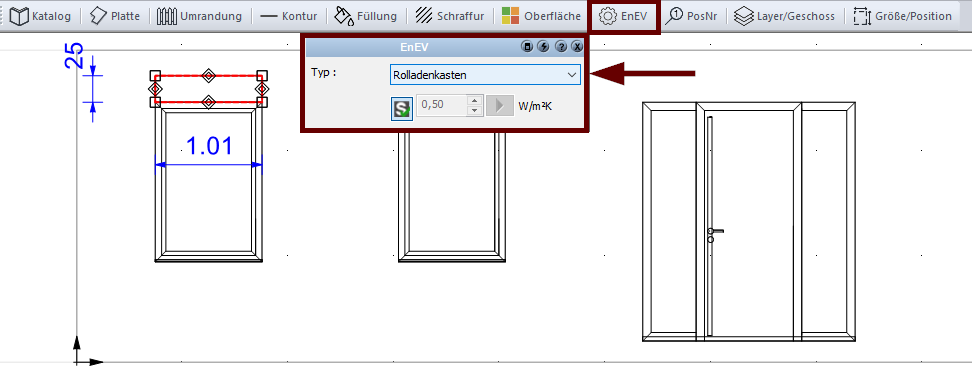

Anschließend wird der Rollladenkasten markiert (durch Drücken der linken Maustaste). Im Kontextmenü erscheint die Schaltfläche EnEV. Über diese Schaltfläche kann ein Programmfenster aufgerufen werden, über welches die Art des Elements (z.B. Rollladenkasten, Heizkörpernische, usw.) und ein U-Wert festgelegt bzw. eingegeben werden kann.
Um den U-Wert zu ändern, wird die Schaltfläche S vor dem U-Wert betätigt, um das Eingabefeld freizuschalten.

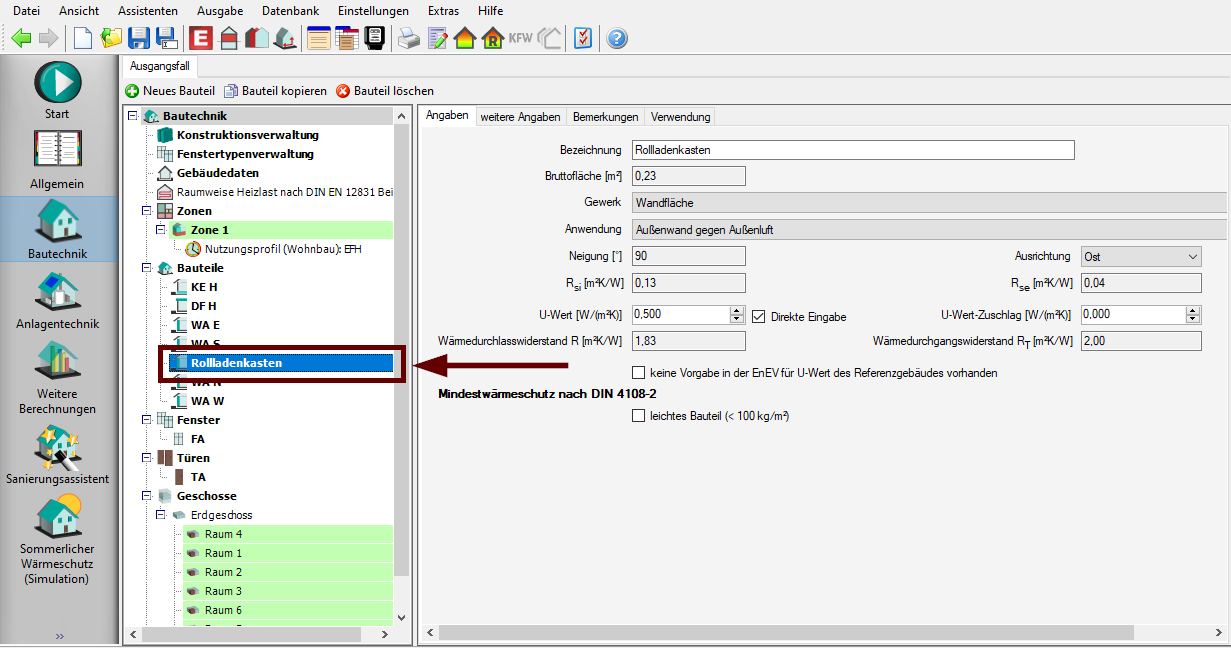

In ZUB Helena wird beim Import dieses Bauteil mit der Bezeichnung „Rollladenkasten“ mit dem eingegebenen U-Wert übernommen.
Im nächsten Schritt wir im Abschnitt Konst-Ebene das Werkzeug K-Ebene angewählt.
Anschließend wird die Wand ausgewählt, bei dessen Fenstern ein Rollladenkasten bzw. eine Heizkörpernische eingezeichnet werden soll.
Nun öffnet sich die Konstruktionseben der Wand (als Ansicht).
In dieser Ansicht können nun Rollladenkästen bzw. Heizkörpernischen über bzw. unter den Fenstern eingezeichnet werden. Hierfür wird das Werkzeug Platte angewählt.
Nun kann der Rollladenkasten mit den entsprechenden Werkzeugen (Platte: Rechteck; Platte: gedrehtes Rechteck; Platte: Polygon, usw.) über dem Fenster eingezeichnet werden.
Anschließend wird der Rollladenkasten markiert (durch Drücken der linken Maustaste). Im Kontextmenü erscheint die Schaltfläche EnEV. Über diese Schaltfläche kann ein Programmfenster aufgerufen werden, über welches die Art des Elements (z.B. Rollladenkasten, Heizkörpernische, usw.) und ein U-Wert festgelegt bzw. eingegeben werden kann.
Um den U-Wert zu ändern, wird die Schaltfläche S vor dem U-Wert betätigt, um das Eingabefeld freizuschalten.
In ZUB Helena wird beim Import dieses Bauteil mit der Bezeichnung „Rollladenkasten“ mit dem eingegebenen U-Wert übernommen.
