Hinweise zur Eingabe der Drempelhöhe bzw. des Kniestocks bei der Modellierung der Dachkonstruktion.
E-CAD 6
Erstellt am:
15.01.2026
Hinweise zur Eingabe der Drempelhöhe bzw. des Kniestocks bei der Modellierung der Dachkonstruktion.

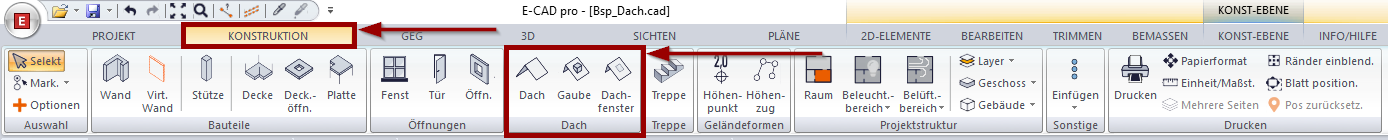

Die Eingabe der Dachkonstruktion erfolgt im Konstruktionsmodus mit dem Werkzeug Dach. Jede Seite des dargestellten Dach-Polygons erzeugt eine Dachfläche. Für jede Dachfläche kann ein Dachseitentyp festgelegt und bearbeitet werden.

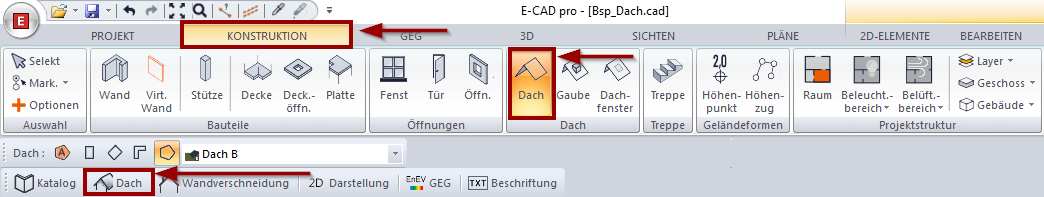

Beim Modellieren der Dachkonstruktion können Sie in dem Programmfenster Dach eine Vielzahl von Einstellungen vornehmen.

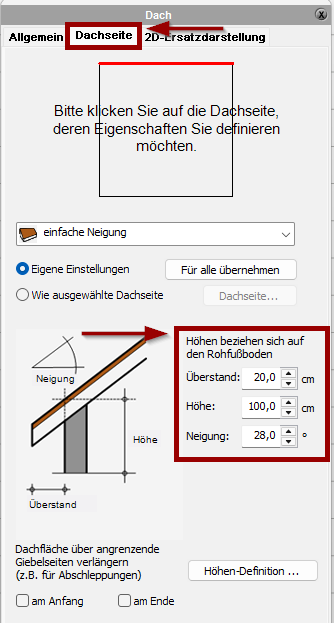

In der Registerkarte Dachseite können Sie zum einen für jede Seite einen Dachtyp wählen (einfache Neigung, Giebel, Walm, usw.), zum anderen die Neigung und die Höhe des Kniestocks eingeben.
Bei der Eingabe der Höhe des Kniestocks / Drempel, wird die Höhe von Oberkante Rohdecke bis zur Oberkante der Dachhaut eingegeben.
Für die GEG-Berechnung ist jedoch dieses Maß nicht entscheidend. Gemäß DIN V 18599-1 gilt als vertikales Bezugsmaß für die Bestimmung der Bauteilflächen als oberer Gebäudeabschluss das Dach. Hier wird die Oberkante der obersten wärmetechnisch wirksamen Schicht als Außenmaß verwendet.
Für die Flächenermittlung zieht E-CAD automatisch von der an dieser Stelle eingegebenen Höhe die Dicke der Dachhaut ab.

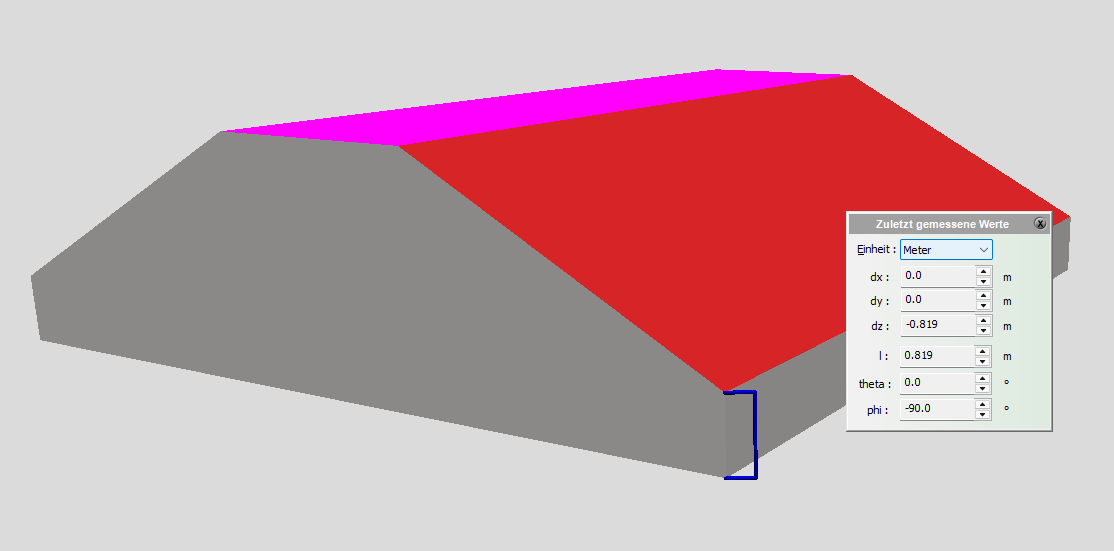

Für dieses Beispiel wurde eine Höhe von 100 cm eingegeben. Im 3D-Modus wird nun überprüft, welche Höhe für die Flächenermittlung angesetzt wurde.
An dieser Stelle wird deutlich, dass E-CAD die Höhe der Dachhaut (Dacheindeckung; Tragkonstruktion) automatisch von dem eingegebenen Wert (100cm) abgezogen hat.

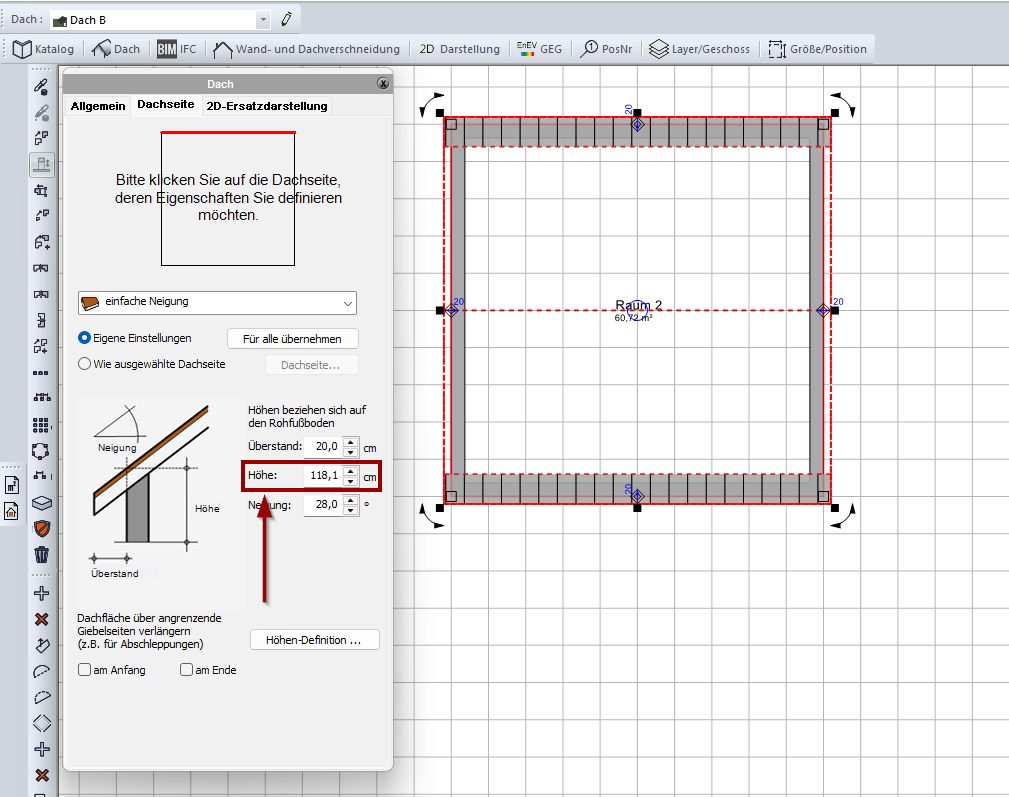

Wenn der für die GEG-Berechnung relevante Wert 100cm betragen soll, müssen Sie den Drempel bzw. Kniestock um die Differenz (des eingegebenen Wertes und des gemessenen Wertes) erhöhen (in diesem Beispiel um 18,1 cm).

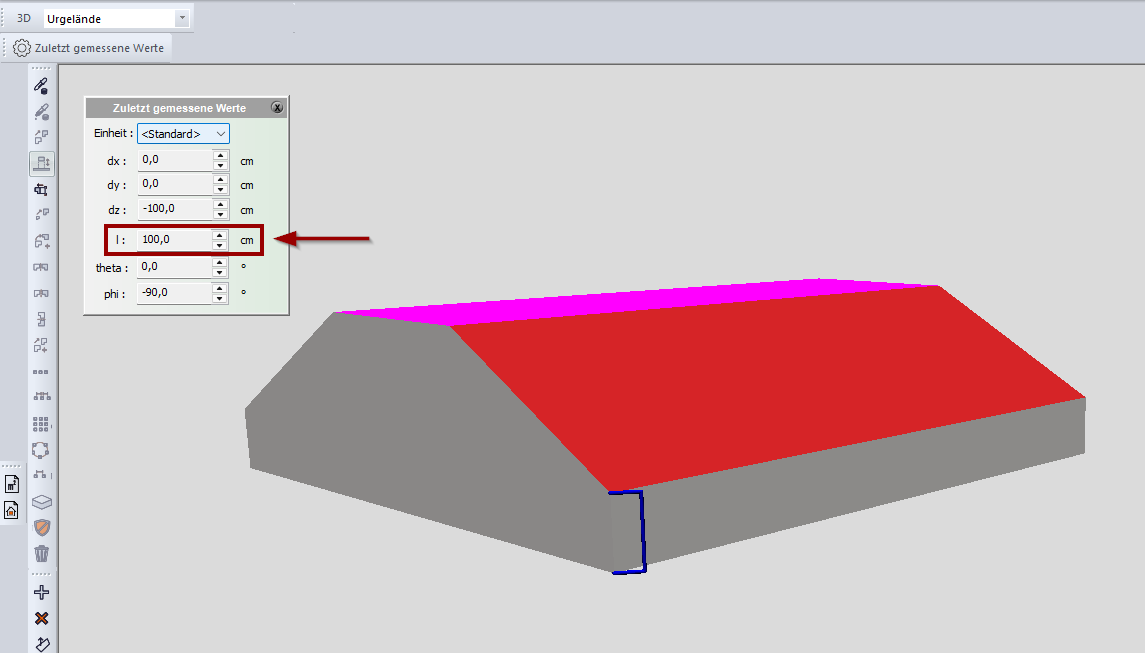

In der 3D-Ansicht wird anschließend die Eingabe überprüft.
Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
ZUB | Wilhelm Liese
