detaillierte Frage
Dieses FAQ bezieht sich auf die Bilanzierung nach DIN V 18599: 2018-09.

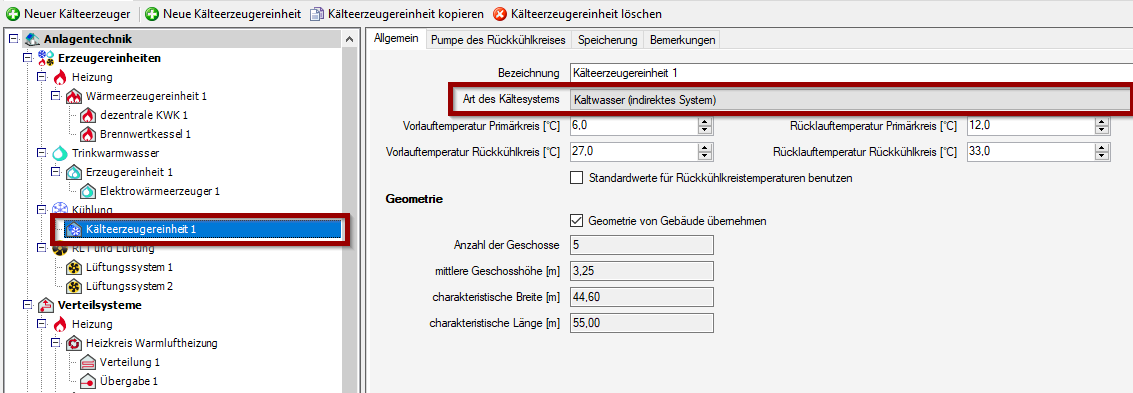

Zunächst wird im Abschnitt Kühlung eine Kälteerzeugereinheit angelegt.
Hier kann zunächst u.a. festgelegt werden, ob es sich um ein indirektes System (Kaltwasser) oder um ein direktes System (Direktverdampfung) handelt.
Wird die durch die Kühldecken Wasser geleitet, handelt es sich um ein direktes System. Anschließend können Sie weitere Kenndaten zur Pumpe des Primärkreises, Pumpe des Rückkühlkreises und zur Speicherung gemäß den Vorgaben des Anlagenplaners eingeben.
Im nächsten Schritt wird ein Kälteerzeuger angelegt.
Bei Art der Kälteerzeugung können Sie zwischen verschiedenen Erzeugern wählen.
In diesem Beispiel wird eine Kompressionskältemaschine ausgewählt.
Anschließend wird die Anlage durch die Eingabe bzw. Auswahl weitere Kenndaten (z.B. Art der Kühlung, Art des Verdichters, usw.) gemäß den Vorgaben des Anlagenplaners näher bestimmt.
Als nächstes wird im Abschnitt Verteilsysteme eine neuer Kühlkreis angelegt. Gehen Sie dazu auf Kühlung und betätigen Sie die Schaltfläche Neuer Kühlkreis.
In der Registerkarte Erzeugereinheiten kann die zuvor angelegte Kälteerzeugereinheit ausgewählt und so mit der Verteilung verknüpft werden.
Geben Sie als nächstes eine neue Verteilung ein. Betätigen Sie dazu die Schaltfläche Neue Verteilung.
Unter Verteilung 1 in der Registerkarte Pumpe wird zunächst das Häkchen bei „vereinfachte Ermittlung der Pumpenleistung gemäß DIN V 18599-7: 2018-09, Abschnitt 6.4“ entfernt (sofern das Häkchen an dieser Stelle gesetzt ist).

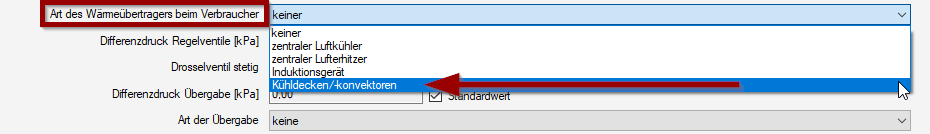

Um die Kühldecke eingeben zu können wählen Sie in der Zeile Art des Wärmeübertragers beim Verbraucher die Option Kühldecken/-konvektoren.
Als nächstes legen Sie eine neue Übergabe ein. Gehen Sie dazu auf Verteilung 1 und betätigen Sie die Schaltfläche Neue Übergabe.
Anschließend gehen Sie auf Übergabe 1 in die Registerkarte Allgemein und stellen bei Art der Sekundärluftventilatoren "keine Sekundärluftventilatoren" ein.
Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
