Wo erhalte ich die Produktdaten für anlagentechnische Komponenten nach VDI 3805?

detaillierte Frage
Wie können diese Produktdaten zu den anlagentechnischen Komponenten in ZUB Helena eingegeben werden?

Dieses FAQ bezieht sich auf die Bilanzierung nach DIN V 18599 & DIN V 4108-6/ DIN 4701-10 (Wohn- & Nichtwohngebäude).

FAQ-Beitrag für: ZUB Helena
Mit der VDI 3805 wird der Produktdatenaustausch für anlagentechnische Komponenten im rechnergestützten Planungsprozess geregelt. Die für die Bilanzierung benötigten Daten der Anlagentechnik sind über die VDI 3805 vereinheitlicht, mit dem Ziel, einen Zugriff auf nur eine Produktdatenbank zu ermöglichen.

Über die Internetseite des Bundesverbands der Deutschen Heizungsindustrie e.V. (BDH) können Datensätze für verschieden anlagentechnische Komponenten wie z.B. Wärmeerzeuger, Speicher, usw. heruntergeladen werden. Diese Datensätze können dann in ZUB Helena importiert werden.

Die zur Verfügung stehenden Datensätze finden Sie auf dieser Internetseite

https://www.bim4hvac.com/de-de/.

Gehen Sie auf dieser Internetseite auf den Menü-Eintrag Herstellerkataloge und wählen Sie den entsprechenden Hersteller aus.



Anschließend gelangen Sie in ein Menü, indem Sie u.a. die Art des Wärmeerzeugers, die Brennstoffart, die Bauart, usw. näher festlegen können.

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

Über die Schaltfläche Suchen, werden Ihnen die entsprechenden Wärmeerzeuger der Firma angezeigt.



Wählen Sie den passenden Wärmeerzeuger aus.
Sie gelangen anschließend auf eine weitere Seite auf der Sie die technischen Daten des Wärmeerzeuger angezeigt bekommen.

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

Über die Schaltfläche Export XML-DATEI kann der Datensatz (der für ZUB Helena relevant ist) gespeichert werden.
Gehen Sie anschließend in Ihre ZUB Helena Projektdatei in die Anlagentechnik auf den entsprechenden Wärmeerzeuger.

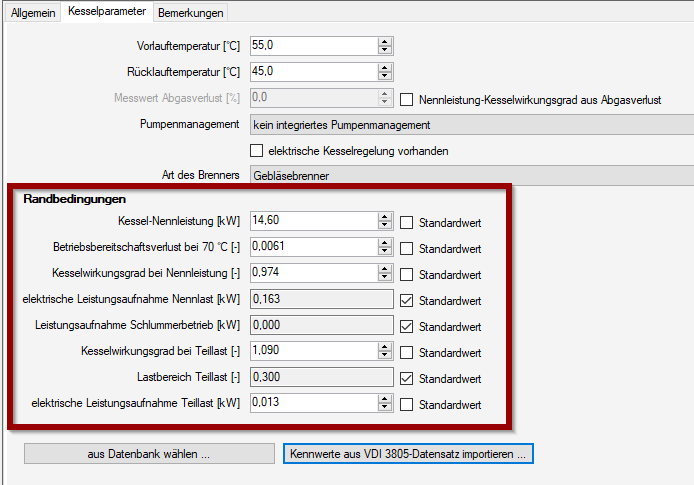

Wenn Sie das Projekt nach DIN V 18599 berechnen, gehen Sie z.B. bei einem Brennwertkessel auf die Registerkarte Kesselparameter. In dieser Registerkarte finden Sie die Schaltfläche Kennwerte aus VDI 3805-Datensatz importieren.



Klicken Sie auf die Schaltfläche und wählen Sie die gespeicherte XML-Datei aus.

screenshot
Es wurden nun die entsprechenden, zur Verfügung stehenden Produktdaten übernommen.

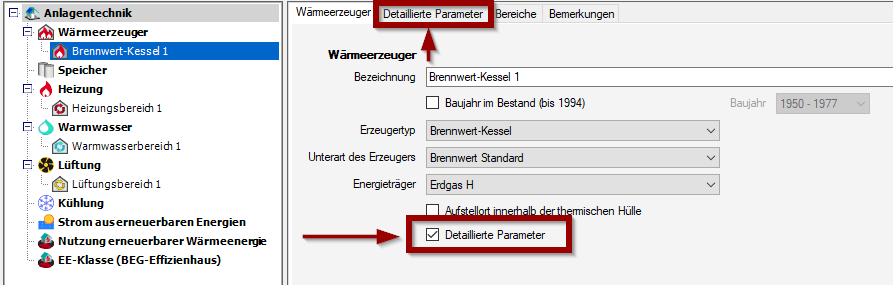

Wenn Sie das Projekt nach DIN V 4108-6/ DIN 4701-10 berechnen, müssen Sie zunächst z.B. bei einem Brennwertkessel das Häkchen setzen bei Detaillierte Parameter.

screenshot_1

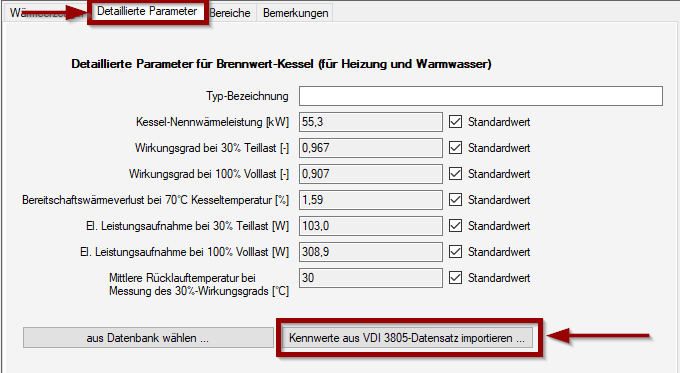

Gehen Sie anschließend in die Registerkarte Detaillierte Parameter. In dieser Registerkarte finden Sie die Schaltfläche Kennwerte aus VDI 3805-Datensatz importieren.

sreenshot_Kennwerte

Klicken Sie auf die Schaltfläche und wählen Sie die gespeicherte XML-Datei aus.

Ein Bild, das Tisch enthält.

Automatisch generierte Beschreibung
Es wurden nun die entsprechenden, zur Verfügung stehenden Produktdaten übernommen.

Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
