Frage:
Wie wird ein Ofen (z.B. Kachelofen) mit Wärmeaustauscher für Heizung und Warmwasser in ZUB Helena eingegeben?
23.02.2026
FAQ für:
ZUB Helena (Pro & Ultra)
Frage:
Wie wird ein Ofen (z.B. Kachelofen) mit Wärmeaustauscher für Heizung und Warmwasser in ZUB Helena eingegeben?
Hintergrund
In der Regel sind solche Anlagen dezentrale brennstoffgespeiste Systeme. Die Möglichkeit einer hydraulisch eingebundenen Einzelfeuerstätte ist nur für die Heizung möglich.
Beim Warmwasser besteht diese Möglichkeit gemäß DIN V 18599 nicht.
Gemäß den technischen FAQs der KfW (Version 7.0 (12/2025)) ist zu beachten:
„Hydraulisch eingebundene Einzelfeuerstätten können als zusätzliche Wärmeerzeuger gemäß Abschnitt 6.5.6.2 in DIN V 18599-5 abgebildet werden. Bei dem Nachweis eines Effizienzhauses sind für die Berechnung der hydraulisch eingebundenen Einzelfeuerstätte die Standardwerte der Tabelle 55 zu verwenden. Zum Ansatz von höheren Deckungsanteilen für eine Wärmeerzeugungsanlage aus einem automatisch beschickten sowie hydraulisch eingebundenen Einzelofen und einem zentralen Heizkessel ist der Nachweis als bivalente Anlage bei Berechnungen nach DIN V 18599 nach Abschnitt 6.5.4.2 der DIN V 18599-5 zu führen.“
Umsetzung in ZUB Helena

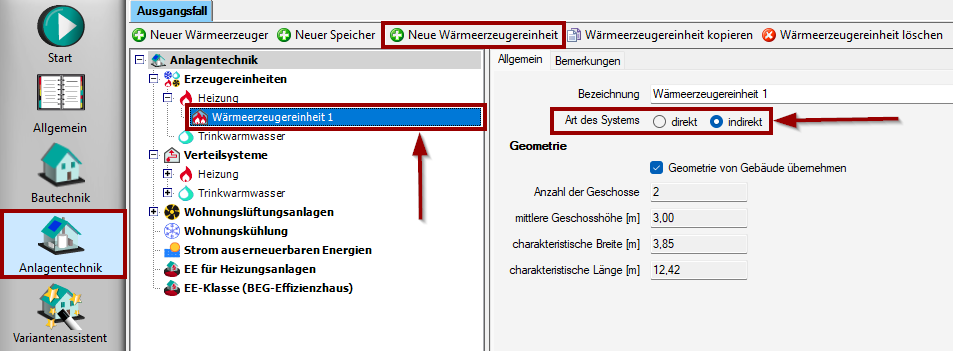

Legen Sie eine Wärmeerzeugereinheit an. Wählen Sie bei Art des Systems indirekt.

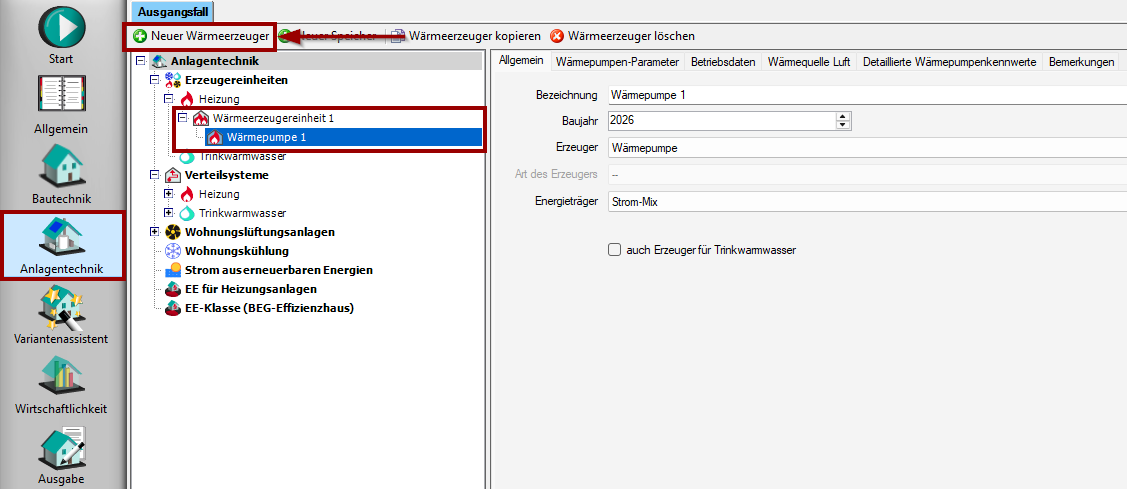

Da ein hydraulisch eingebundener Einzelofen immer mit einem weiteren Wärmeerzeuger kombiniert werden muss, legen Sie zunächst einen Wärmeerzeuger (in diesem Beispiel eine Wärmepumpe) in der Wärmeerzeugereinheit an.
Gehen Sie anschließend auf Wärmeerzeugereinheit 1 und betätigen Sie anschließend erneut die Schaltfläche Neuer Wärmeerzeuger.
Wählen Sie als Erzeuger dezentrales brennstoffgespeistes System und bei Art des Erzeugers Hydraulisch eingebundene Einzelfeuerstätte aus.

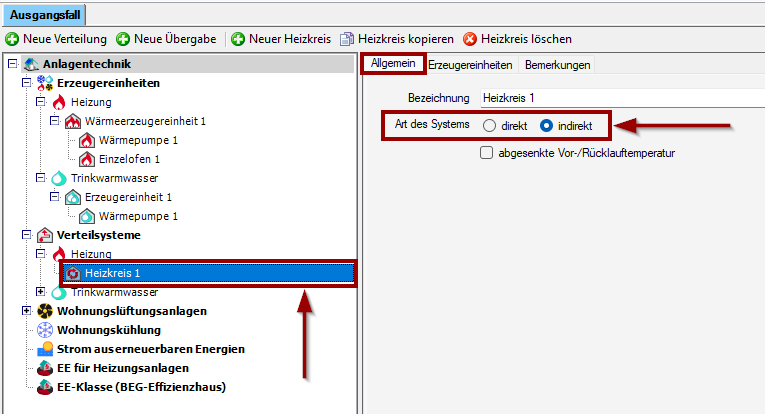

Gehen Sie nun zu den Verteilsystemen und legen Sie eine neuen Heizkreis an und wählen Sie bei Art des Systems indirekt aus.

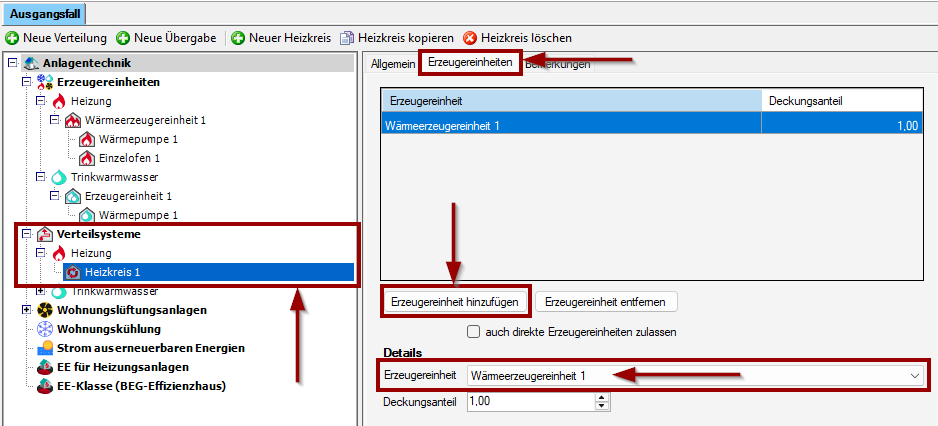

In der Registerkarte Erzeugereinheiten legen Sie über die Schaltfläche Erzeugereinheit hinzufügen eine neue Wärmeerzeugereinheit an. Wählen Sie anschließend für diesen Heizkreis die entsprechende Wärmeerzeugereinheit aus (in diesem Beispiel Wärmeerzeugereinheit 1).
Legen Sie anschließend eine neue Verteilung und Übergabe an.

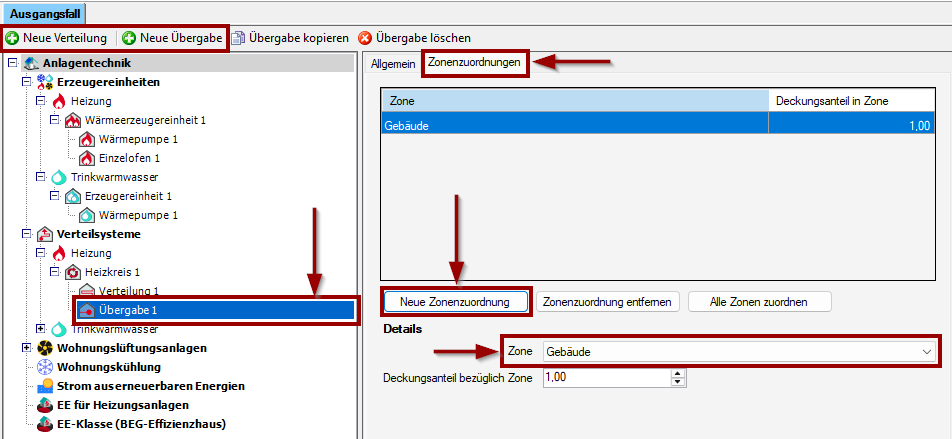

Bei der Übergabe 1 gehen Sie in die Registerkarte Zonenzuordnung. Betätigen Sie dort die Schaltfläche Neue Zonenzuordnung und wählen Sie die Zone (in diesem Beispiel Gebäude) aus.
Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
