Variantenassistent – Neuer Modus für das Ändern einzelner anlagentechnischer Komponenten (nur Wohngebäude)

Einleitung

Ab Version v7.157 von ZUB Helena gibt es im Variantenassistenten einen neuen Modus Einzelne Komponenten der Anlagentechnik ändern oder ergänzen.

Damit lassen sich einfache Änderungen der Anlagentechnik (wie Änderung an Erzeugern oder Verteilerkreisen oder Ergänzung einer Wohnungslüftungsanlage) direkt durchführen, ohne die gesamte Anlagentechnik austauschen zu müssen.
Hinweise zur Anwendbarkeit: Dieser Modus steht nur für Wohngebäude zur Verfügung und ist nur bei einfachen Anlagenkonfigurationen (d.h. nur je eine Erzeugereinheit und ein Vorteilkreis pro Prozessbereich wie Heizung oder Warmwasser)  sinnvoll anwendbar. In allen anderen Fällen müssen Anlagentechnische Maßnahmen wie gewohnt durch Ersetzen der kompletten Anlagentechnik abgebildet werden.


Anwendung

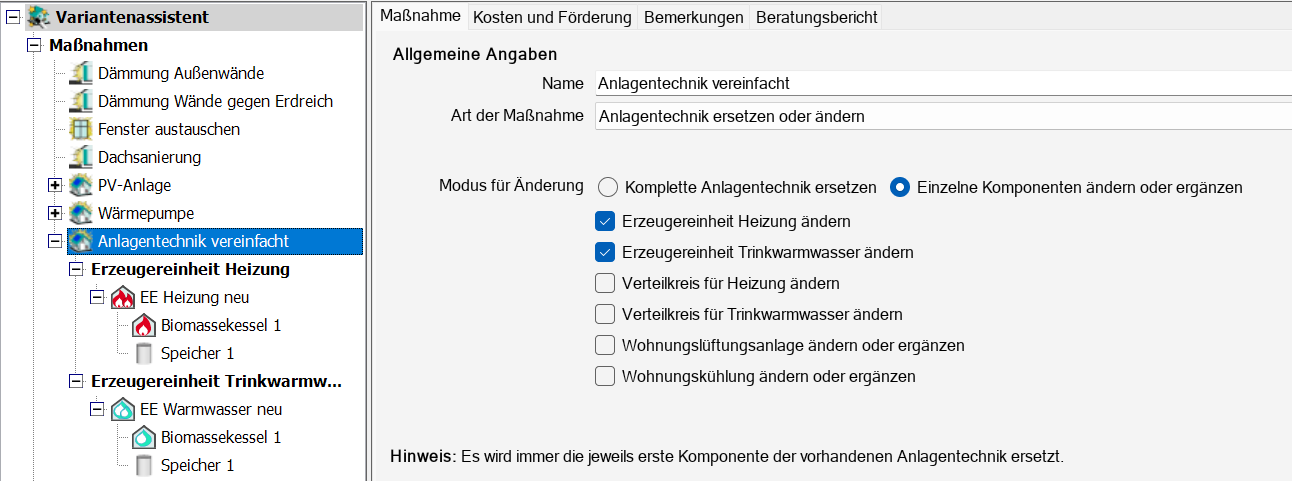

1.    Legen Sie im Variantenassistenten eine neue Maßnahme vom Typ Anlagentechnik ersetzen oder ändern an.
2.    Wählen Sie die Option Einzelne Komponenten der Anlagentechnik ändern oder ersetzen.
3.    Wählen Sie aus der angezeigten Liste die Komponenten aus die sie Ändern oder ergänzen wollen.
4.    Die ausgewählten Komponenten werden im Baum links angezeigt. Falls in der Ausgangsvariante die Komponenten bereits vorhanden sind, wird eine Kopie In der Maßnahme angelegt, die anschließend geändert werden kann.

Im angezeigten Beispiel sollen die Erzeugereinheiten für Warmwasser und Heizung geändert werden. Der vorhandene Wärmerzeuger für Heizung und Warmwasser soll durch einen Biomassekessel ersetzt werden, und eine Solaranlage mit Solarspeicher ergänzt werden.

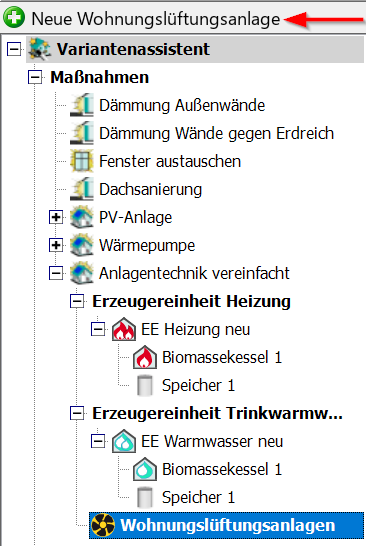

Falls eine Komponente noch nicht existiert , muss diese zunächst angelegt werden. So muss etwa in diesem Beispiel eine neu hinzukommende Wohnungslüftungsanlage zunächst mit der Schaltfläche Neue Wohnungslüftungsanlage angelegt werden.




Wichtige Hinweise

1.    Mehrere Maßnahmen dieses Typs können in einer Variante kombiniert werden.
2.    Auch bei Kosten und Förderung funktionieren anagentechnische Maßnahmen in diesem Modus wie Maßnahmen der Bautechnik, d.h. die Kosten Und Förderung vorangegangener solcher Maßnahmen müssen nicht erneut aufgeführt werden.


ZUB Systems | Wolfgang Hege
