ZUB Argos Plus

Kategorie
ZUB Argos
ZUB Argos Plus - Effiziente Wärmebrückenberechnung mit CAD-Unterstützung
Kaufen 30 Tage kostenlos testen

ZUB Argos® Plus ist die kostengünstige Softwarelösung für den Nachweis von 2D-Wärmebrücken, beispielsweise im Rahmen von GEG- /BEG-Nachweisen an beliebigen Anschlussdetails. Ihre Vorteile im Überblick:

  • Kostengünstige Software für den Nachweis von 2D-Wärmebrücken an beliebigen Anschlussdetails
  • Einfache Bedienung durch CAD-orientierte Oberfläche zur Erfassung von Anschlussdetails
  • Mit Beispielen zum Selbststudium
  • Belastbare Ergebnisse durch kontinuierliche Weiterentwicklung und regelmäßige Updates
Screenshots

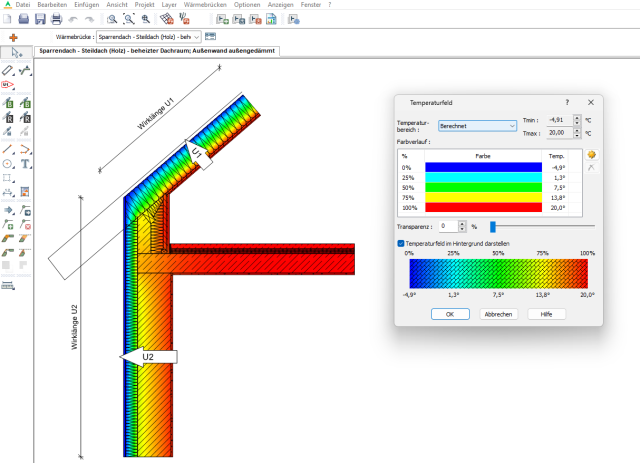

Das Temperaturfeld kann individuell angepasst werden.
Die U-Wert Berechnung erfolgt nach DIN EN ISO 6946 (wahlweise mit Fx-Werten).
Umfangreiche Baustoffdatenbank (mit DIN Baustoffen) - Datenbank kann mit eigenen Einträgen individuell erweitert werden.
Randbedingungen nach DIN 4108 Beiblatt 2 - Randbedingungen können auch frei gewählt werden.
Registerkarten mit verschiedenen Funktionen (Einstellungen zur Berechnung, Definition des Gitters, Übersicht der verwendeten Materialien, Angaben zum Projekt u.v.m.)
Export der Ergebnisse nach ZUB Helena
Funktionsübersicht
  • FEM Software zur 2D Berechnung von Wärmebrücken
  • Ψ-Wert-Berechnung gem. DIN EN ISO 10211 mit dem geforderten Nachweis der Rechengenauigkeit
  • Ψ-Wert-Berechnung mit möglichen Zuschlägen für Fensterersatzsysteme nach DIN 4108 Beiblatt 2 (Ausgabe 2019)
  • Berechnung von Objekten mit mehreren Temperaturrandbedingungen
  • Umfangreiche Zeichenfunktionen
  • Automatische Gittervorbelegung und benutzerdefinierbare Randbedingungen
  • Berechnung von Objekten mit mehreren Temperaturrandbedingungen
  • Einfache Dokumentation der Ergebnisse
Highlights

Mit ZUB ARGOS® Plus können Sie an beliebigen Konstruktionen einfach und schnell den Ψ-Wert berechnen. Damit erhalten Sie einen unschlagbaren Vorteil gegenüber Ihren Mitbewerbern, die selbst bei hochoptimierten Details mit den ungünstigen Wärmebrückenpauschalen des GEG vorlieb nehmen müssen!
Mit ZUB ARGOS® Plus weisen Sie die Wärmebrückeneinflüsse detailliert nach - mit der nötigen Rechengenauigkeit und minimiertem Zeitaufwand. Damit werden anspruchsvolle Planungsaufgaben von Ihnen erfolgreich und wirtschaftlich gelöst.

Die Ermittelten Ψ-Werte können zur detaillierten Erfassung des Wärmebrücken-Korrekturwerts per Mausklick über eine Schnittstelle an unsere Energieberatersoftware ZUB Helena® übergeben werden. Die ungünstigen Pauschalwerte des GEG können auf diese Weise einfach vermieden werden.
ZUB ARGOS® ist auf Datenbankebene kompatibel mit ZUB Helena® - damit stehen Ihnen sowohl die umfangreichen programminternen Datenbanken als auch ihre benutzerdefinierten Ergänzungen in beiden Programme zur Verfügung.

Des Weiteren ist es ab Version 9 möglich, Wärmebrücken nach ZUB E-CAD zu importieren. In ZUB E-CAD können dann die Wärmebrücken dem 3D-Gebäudemodell zugeordnet werden. Dadurch kann in kurzer Zeit ein Längenaufmaß der Wärmebrücken erstellt werden.

FAQs - Häufig gestellte Fragen zum Produkt

  • Kann in ZUB Argos eine automatische Beschriftung der Baustoffe sowie der Randbedingungen in der Zeichnung eingefügt werden?
    Erstellt am:
    13.08.2025

    FAQ für:
    ZUB Argos 9

  • Änderung Referenz-Psi-Werte gemäß DIN 4108 Beiblatt 2, Berichtigung 1 (Februar 2025)
    Erstellt am:
    06.02.2025

    FAQ für:
    ZUB Argos (Pro & Plus)
  • Wie wird die Lizenz von ZUB Argos deaktiviert?
    Was muss beachtet werden, wenn z.B. ein Austausch eines Computers erfolgt und die Lizenz auf einen anderen Computer übertragen werden soll?

    Dieses FAQ gilt für:

    ZUB Argos (Plus / Pro)
  • Berechnung von Rollladenkasten gemäß DIN 4108 Beiblatt 2: 2019-06 - Ersatzsystem
  • Drehen und Spiegeln
    Drehen von einzelnen Elementen

    es gibt 3 Möglichkeiten ein Element zu drehen.
    1. Eingabe des Drehwinkels im Eigenschaftenfenster Größe/Position


















    Unter Drehung wird der Drehwinkel im mathematisch positiven Sinn (entgegen des Uhrzeigersinns) eingegeben. Die Drehung erfolgt um den Referenzpunkt der bei Lage des Referenzpunkts im Umgebungsrechteck festgelegt wird.
    1. mit Bearbeiten – Drehen
      Es kann ein fester Drehwinkel von -45°, 45°, 90°, 180° oder 270°ausgewählt werden.
      Außerdem kann eine freie Gradeingabe erfolgen sowie freies Drehen mit der Maus bzw, freies Drehen (mit Zentrum) um ein selbst gewähltes Zentrum.
    1. Drehen mit der Maus durch Anklicken und Halten eines der Viertelkreise mit Pfeilen an den Ecken des Elements. Der Drehpunkt ist der Punkt, der bei den Eigenschaften Größe/Position unter Abstand des Drehpunktes relativ zum Referenzpunkt festgelegt wurde.
    Drehen von mehreren Elementen

    Es müssen alle zu drehenden Elemente durch Ziehen eines Rechtecks mit der Maus markiert werden.
    Es gibt 2 Möglichkeiten mehrere markierte Element zu drehen:
    1. mit Bearbeiten – Drehen
      Es kann ein fester Drehwinkel von -45°, 45°, 90°, 180° oder 270°ausgewählt werden.
      Außerdem kann eine freie Gradeingabe erfolgen, sowie freies Drehen mit der Maus bzw, freies Drehen (mit Zentrum) um ein selbst gewähltes Zentrum.
    1. Drehen mit der Maus durch Anklicken und Halten eines der Viertelkreise mit Pfeilen an den Ecken des Elements. Der Drehpunkt ist der Mittelpunkt des umgebenden Rechtecks.
    Spiegeln

    Das Spiegeln von einzelnen Elemente und mehreren markierten Elementen erfolgt identisch.

    Es kann horizontal, vertikal oder um eine beliebige Achse gespiegelt werden.
    Beim Spiegeln ist darauf zu achten, dass die Achse um die gespiegelt werden soll, auf einer Kante des zu spiegelnden Elements liegen oder auf einer Hilfslinie mit ganzzahligem Abstand liegen soll. Besonders bei Referenzbauteilen (Fensterprofilen etc.) kann es sonst zu Problemen bei der Gittergenerierung kommen.

    Beispiel:
























    Beispiel: Vertikal gespiegeltes Kunststofffenster – Referenzprofil um eine um 20 mm versetzte Achse
