ZUB E-CAD 3 Pro: Eingabe des unteren Gebäudeabschlusses bei Teilunterkellerung

FAQ-Beitrag für: ZUB E-CAD 4 Pro
Die Eingabe des unteren Gebäudeabschlusse erfolgt in ZUB E-CAD 3 Pro automatisch, da Bodenflächen (im bzw. auf dem Erdreich) automatisch angelegt werden. An folgendem Beispiel soll dies näher erläutert werden.
Es handelt sich bei diesem Beispiel um ein Wohngebäude mit einem nachträglich errichteten Anbau. Das ursprüngliche Wohngebäude ist vollunterkellert und wird teilweise beheizt. Im Bereich der beheizten Kellerräume ist das Erdreich abgesenkt, um die Fenster freizuhalten. Der Anbau ist nicht unterkellert.

Ein Bild, das Tisch enthält.

Automatisch generierte Beschreibung
3D-Ansichten Ansicht: Zonierung (grün = Nutzungsprofil Einfamilienhaus, beheizt;  blau = Nutzungsprofil Einfamilienhaus; unbeheizt.

In der 3D-Ansicht Hüllfläche: Kategorie werden die Bauteilflächen gemäß Ihrer Art der Anwendung farblich dargestellt. ZUB E-CAD erkennt dabei den Unterschied zwischen Bodenplatte auf Erdreich und Bodenplatte im Erdreich. Diese Unterteilung ist u.a. für die Bestimmung der Bauteilflächen und für die Festlegung der Temperaturkorrekturfaktoren Fx notwendig.
In dem vorliegenden Beispiel werden die Bauteile Bodenplatte auf Erdreich in der Farbe hellbraun und die Bauteile Bodenplatte im Erdreich in der Farbe dunkelbraun dargestellt.

3D-Modus_Hüllfläche_Kategorie

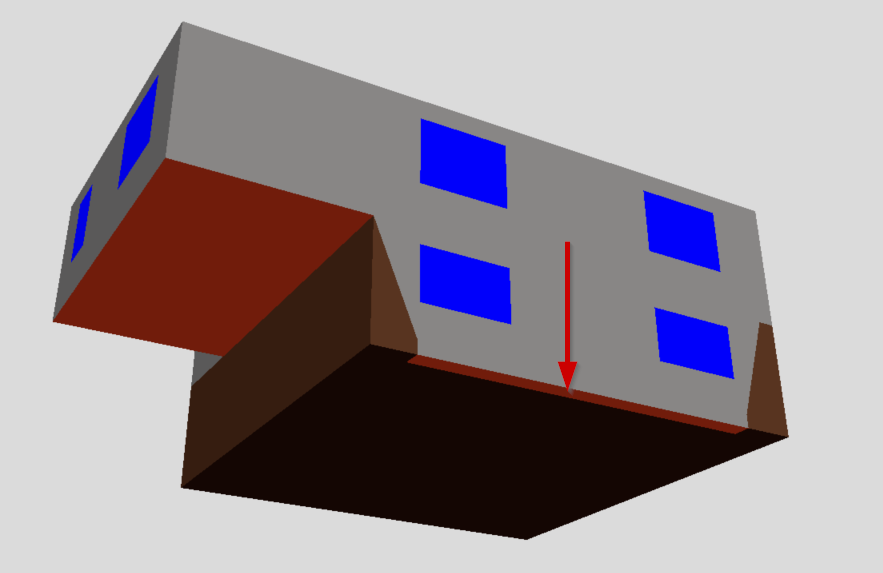

Wie in der Abbildung zu erkennen ist, wird aufgrund des abfallenden Geländes ein Teil der Bodenplatte im Keller auch als Bodenplatte auf Erdreich dargestellt (dünner Streifen am Rand der Bodenplatte).
Dies ist darauf zurückzuführen, dass gemäß den Programmeinstellungen eine Bodenplatte erst ab einer Tiefe von 30 cm als Bodenplatte im Erdreich anerkannt wird.
Um dies nun zu ändern, können Sie in den Programmeinstellungen in E-CAD eine entsprechende Änderung vornehmen.

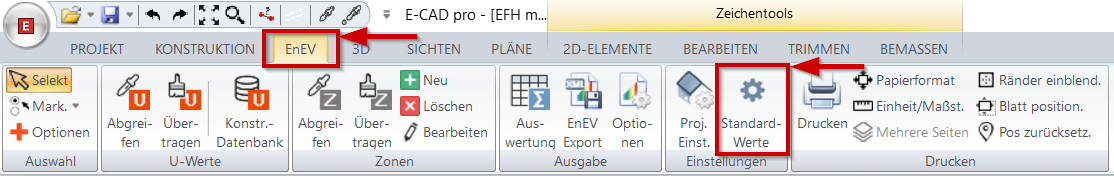

Gehen Sie dafür im Programm E-CAD in den EnEV-Modus und betätigen Sie dort die Schaltfläche Standardwerte.

EnEV-Modus_Standardwerte

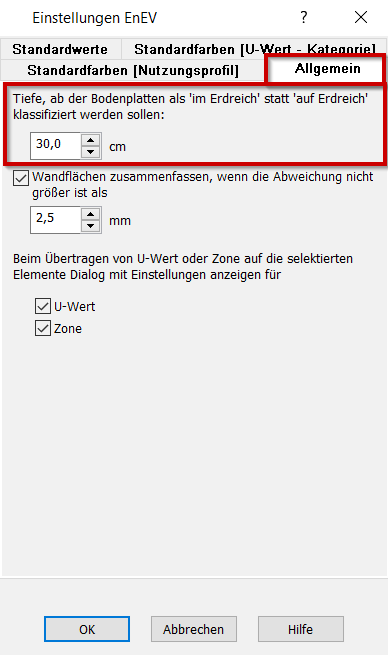

In dem Programmfenster Einstellungen EnEV kann die Tiefe, ab der die Bodenplatten als im Erdreich statt auf Erdreich klassifiziert werden sollen, eingegeben werden.

Einstellungen EnEV


Wird an diese Stelle der Wert verändert (in diesem Beispiel auf 20 cm Tiefe), ändert sich das Bauteil entsprechend in der Art der Anwendung. In E-CAD 3 kann dies im 3D-Modell überprüft werden (3D-Modus, Ansicht Hüllfläche: Kategorie).

3D-Modus_Hüllfläche_Kategorie_Tiefe geändert



Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
