Frage:
Wie wird in ZUB E-CAD ein Kellerfenster eingegeben? Muss hierfür ein Lichtschacht gezeichnet werden?
ZUB E-CAD 5
Erstellt am:
11.06.2024
Frage:
Wie wird in ZUB E-CAD ein Kellerfenster eingegeben? Muss hierfür ein Lichtschacht gezeichnet werden?
Antwort:
Zunächst kann das Fenster einfach in E-CAD in die (erdberührte) Wand eingesetzt werden. Die Fensterfläche wird dann beim Import von der Wandfläche abgezogen. Das Fenster wird in diesem Fall behandelt, wie ein Fenster mit einer Nord-Ausrichtung. Da in der Regel Kellerfenster eine dauerhafte Verschattung aufweisen, liegt mit dieser Annahme das Ergebnis auf der sicheren Seite (was die Wärmeverluste und Wärmegewinne betrifft).
Alternativ kann zunächst z.B. ein Lichtschacht eingezeichnet werden (dies ist aber nicht zwingend erforderlich).

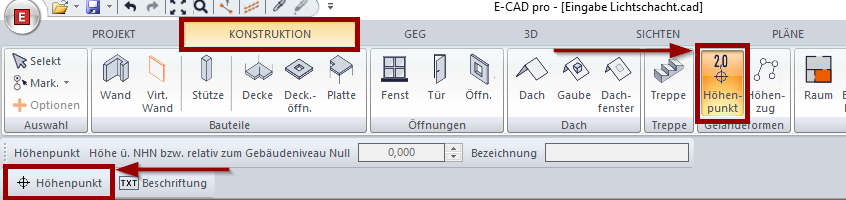

Mit dem Werkzeug Höhenpunkte (im Konstruktionsmodus), kann anschließend das Erdreich entsprechen der Planung eingezeichnet werden.

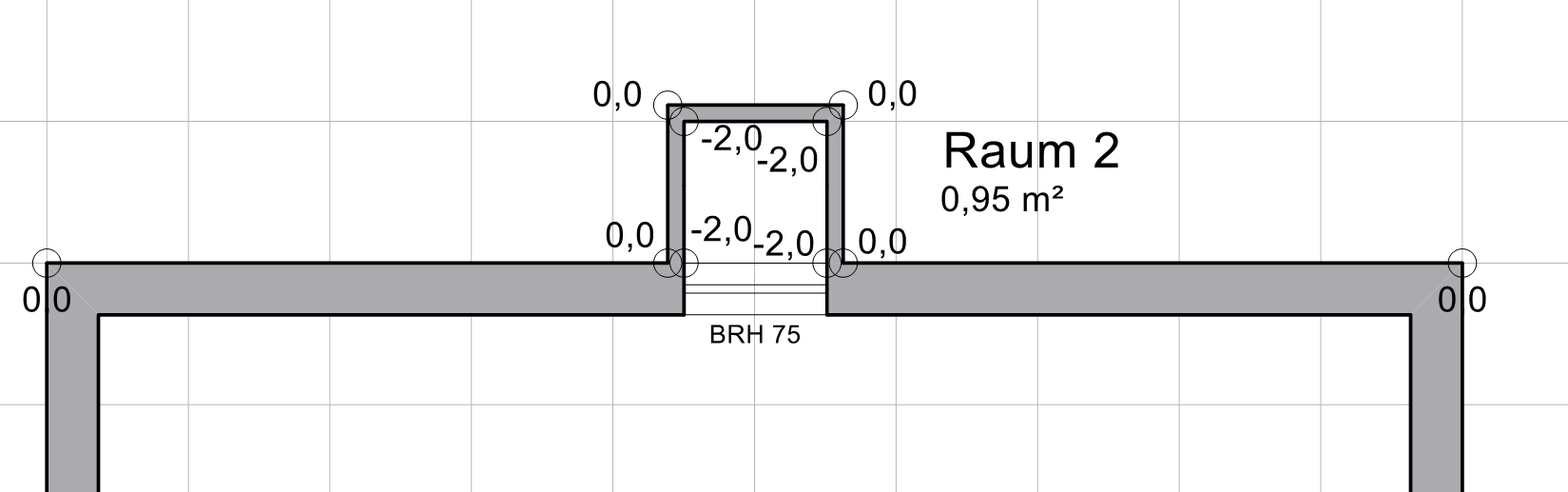

Die Höhenpunkte werden entsprechend um das Gebäude und in dem Lichtschacht gesetzt (in diesem Beispiel wurden für die Höhenpunkte um das Gebäude 0 m und für die Höhenpunkte im Lichtschacht -2 m gewählt).

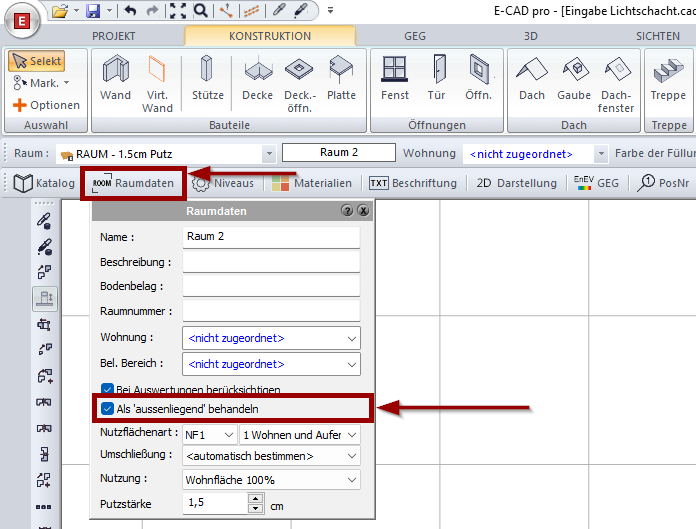

Anschließend muss der Raum (welcher durch den Lichtschacht gebildet wird – hier Raum 2) als außenliegend gekennzeichnet werden. Dafür wird der Raum markiert (durch Drücken der linken Maustaste). Im Kontextmenü wird die Schaltfläche Raumdaten ausgewählt und das Häkchen bei Als außenliegend behandeln gesetzt.
Im 3D-Modus kann die Eingabe kontrolliert werden (in der Ansicht Hüllfläche: Kategorie).

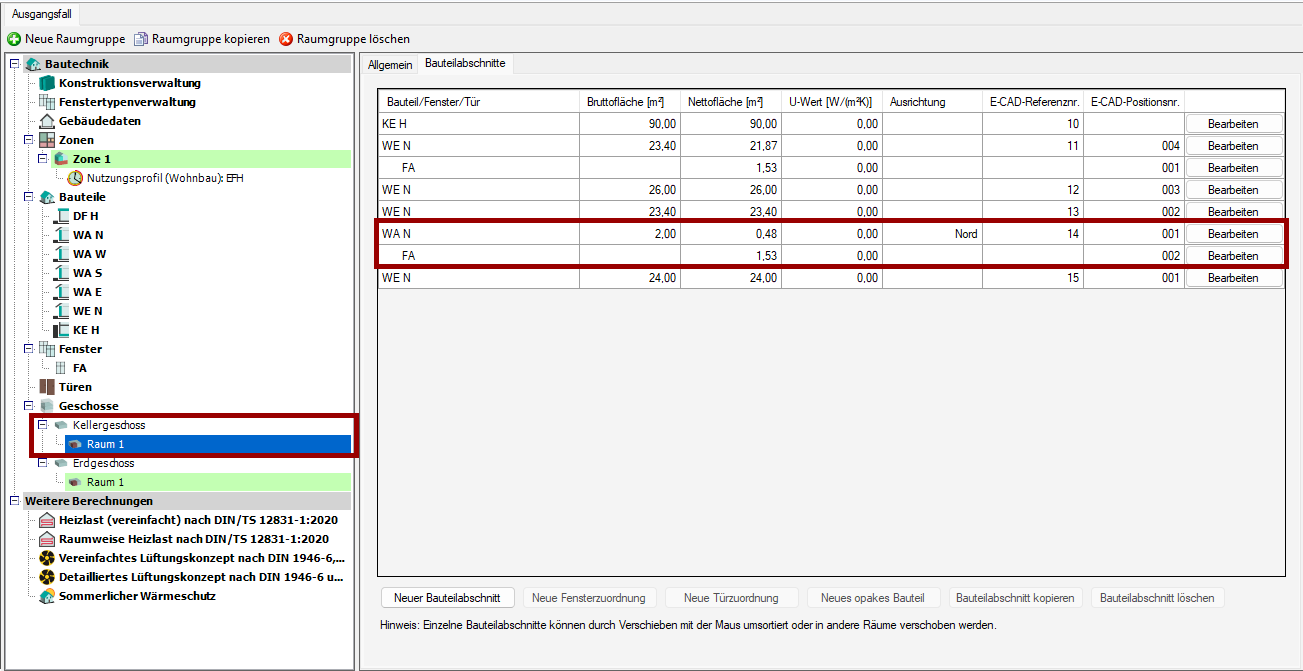

Wird anschließend das Gebäude nach ZUB Helena importiert, wird eine entsprechend große Wandfläche als Außenwand gegen Außenluft mit der entsprechenden Ausrichtung angelegt.
Auch in diesem Fall wird die Fensterfläche von der Außenwandfläche abgezogen. ZUB Helena zeigt die Bruttowandfläche und die Nettowandfläche (z.B. ohne Fenster) an.
Zunächst kann das Fenster einfach in E-CAD in die (erdberührte) Wand eingesetzt werden. Die Fensterfläche wird dann beim Import von der Wandfläche abgezogen. Das Fenster wird in diesem Fall behandelt, wie ein Fenster mit einer Nord-Ausrichtung. Da in der Regel Kellerfenster eine dauerhafte Verschattung aufweisen, liegt mit dieser Annahme das Ergebnis auf der sicheren Seite (was die Wärmeverluste und Wärmegewinne betrifft).
Alternativ kann zunächst z.B. ein Lichtschacht eingezeichnet werden (dies ist aber nicht zwingend erforderlich).
Mit dem Werkzeug Höhenpunkte (im Konstruktionsmodus), kann anschließend das Erdreich entsprechen der Planung eingezeichnet werden.
Die Höhenpunkte werden entsprechend um das Gebäude und in dem Lichtschacht gesetzt (in diesem Beispiel wurden für die Höhenpunkte um das Gebäude 0 m und für die Höhenpunkte im Lichtschacht -2 m gewählt).
Anschließend muss der Raum (welcher durch den Lichtschacht gebildet wird – hier Raum 2) als außenliegend gekennzeichnet werden. Dafür wird der Raum markiert (durch Drücken der linken Maustaste). Im Kontextmenü wird die Schaltfläche Raumdaten ausgewählt und das Häkchen bei Als außenliegend behandeln gesetzt.
Im 3D-Modus kann die Eingabe kontrolliert werden (in der Ansicht Hüllfläche: Kategorie).
Wird anschließend das Gebäude nach ZUB Helena importiert, wird eine entsprechend große Wandfläche als Außenwand gegen Außenluft mit der entsprechenden Ausrichtung angelegt.
Auch in diesem Fall wird die Fensterfläche von der Außenwandfläche abgezogen. ZUB Helena zeigt die Bruttowandfläche und die Nettowandfläche (z.B. ohne Fenster) an.
