Wie wird eine reversible Wärmepumpe (Luft-Wasser-Wärmepumpe) zur Kühlung in ZUB Helena eingegeben?
FAQ erstellt am:
04.06.2025
FAQ für:
ZUB Helena (Pro / Ultra)
Berechnungsgrundlage:
DIN V 18599: 2018-09
GEG 2024
Wohngebäude
Der Endenergiebedarf für Kühlsysteme für den Wohnungsbau wird in DIN V 18599 Teil 6 behandelt.
Abbildung: Systemübersicht zur Wohnungskühlung nach DIN V 18599-6 (Quelle: Wilhelm Liese)
Im Grunde stehen für die endenergetische Bewertung von Kälteerzeugungsanlagen in der DIN V 18599 (Ausgabe 2018) zwei grundsätzlich unterschiedliche Prinzipien zur Kälteerzeugung zur Verfügung.
- Kompressions- und Absorptionskältemaschinen
- Passive (freie) Kühlung
Bei Absorptionskältemaschinen wird Wärme für die thermische Verdichtung benötigt.
Bei einer passiven (freien) Kühlung wird Außenluft und geothermische Energie (durch Erdsonden oder Grundwasser) zur Kühlung genutzt.
Reversible Wärmepumpen sind Systeme, die sowohl zum Heizen als auch zum Kühlen eingesetzt werden können. Im Gegensatz zu herkömmlichen Heiz- oder Kühlsystemen, die jeweils nur eine Funktion erfüllen, können reversible Wärmepumpen ihre Betriebsrichtung umkehren und somit beide Aufgaben übernehmen.
In diesem FAQ wird die Eingabe einer reversiblen Wärmepumpe (Luft-Wasser-Wärmepumpe) zur Kühlung in ZUB Helena eingegeben.
Umsetzung in ZUB Helena

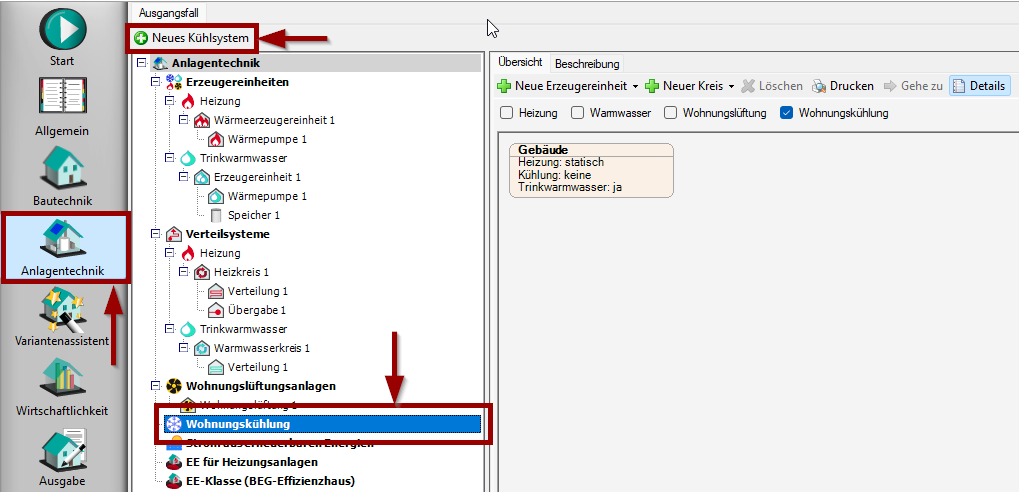

Im Programmabschnitt Anlagentechnik kann unter Wohnungskühlung über die Schaltfläche Neues Kühlsystem eine maschinelle Kühlung angelegt werden.

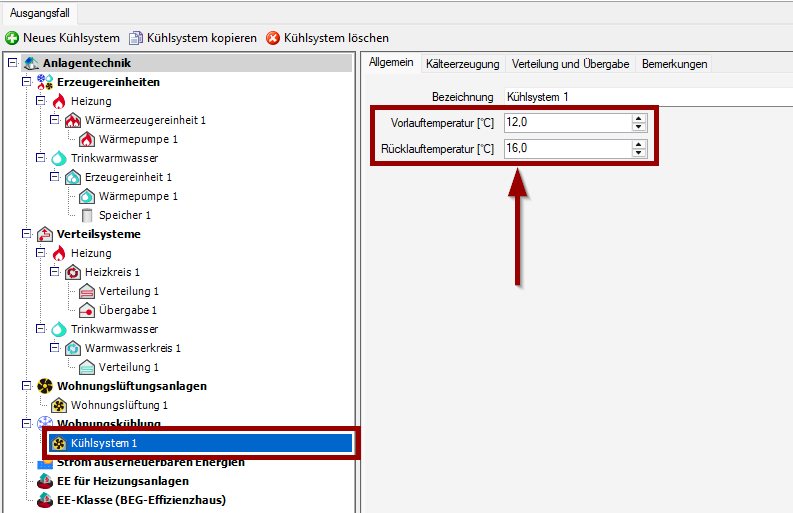

In der Registerkarte Allgemein kann zunächst die Vor- und Rücklauftemperatur festgelegt werden.
Hinweis: Die vom Programm vorgeschlagene Vor- und Rücklauftemperatur werden vom Rechenkern vorgeschlagen (ohne normative Grundlage). Die Vor- und Rücklauftemperaturen sind an Planungsdaten anzupassen.

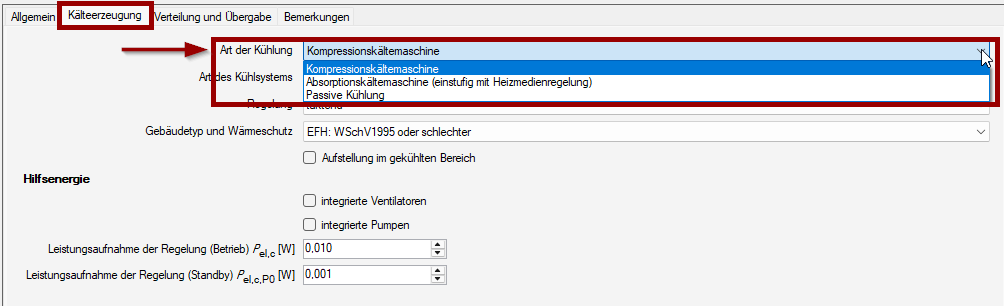

In der Registerkarte Kälteerzeugung können Sie zunächst die Art der Kühlung über das Drop-Down-Menü auswählen.
Folgende Auswahl steht für die Modellierung des Kühlsystems zur Verfügung:
- Kompressionskältemaschine
- Absorptionskältemaschine (einstufig mit Heizmedienregelung)
- Passive Kühlung

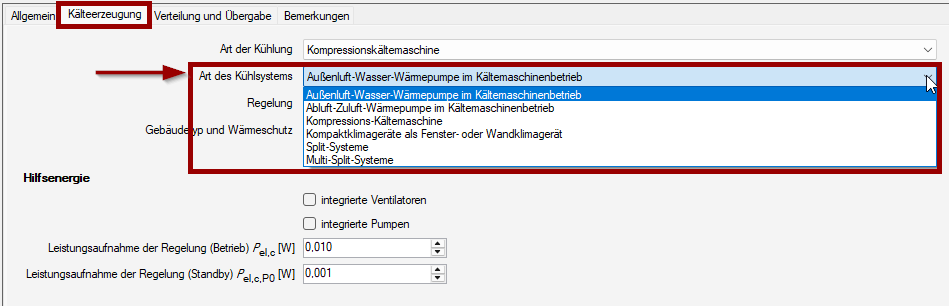

Als nächstes kann die Art des Kühlsystems festgelegt werden.
Zur Auswahl stehen:
- Außenluft-Wasser-Wärmepumpen im Kältemaschinenbetrieb
- Abluft-Zuluft-Wärmepumpen im Kältemaschinenbetrieb
- Kompressions-Kältemaschine
- Kompaktklimageräte als Fenster- oder Wandklimagerät
- Split-Systeme
- Multi-Split-Systeme

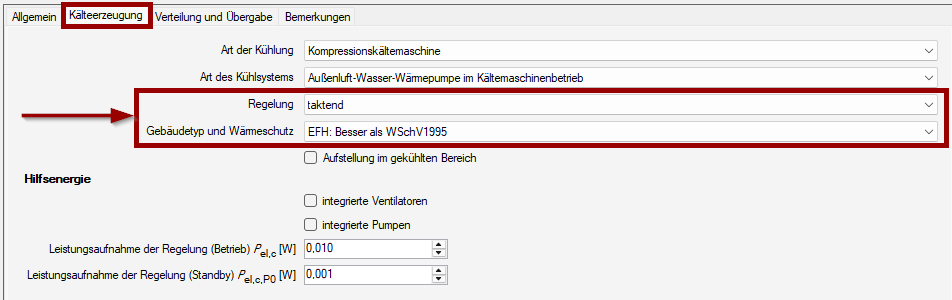

Im nächsten Schritt wird die Regelung der Kompressionskältemaschine festgelegt.
Zur Auswahl stehen
- taktend,
- invertergeregelt,
- Digital Scroll.

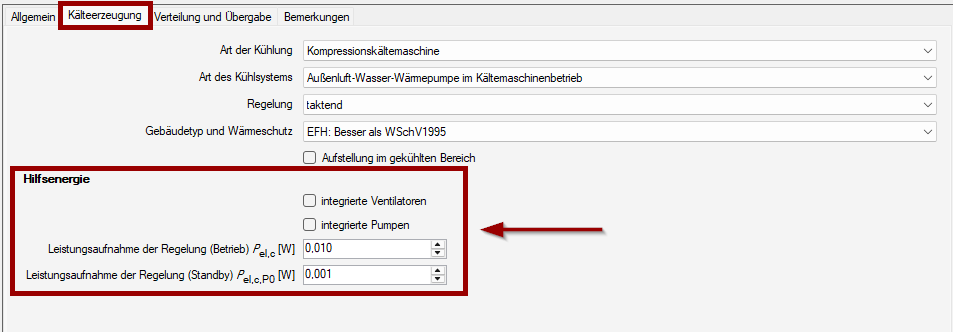

Des Weiteren können in dieser Registerkarte noch Angaben zur Hilfsenergie (integrierte Ventilatoren, integrierte Pumpen, usw.) vorgenommen werden.
Die Leistungsaufnahme der Regelung in der Betriebszeit der Kühlung [Pel,c] und die Leistungsaufnahme der Regelung der Regelung im Standby-Betrieb außerhalb der Betriebszeit [Pel,c,P0] dienen der Bestimmung des Hilfsenergieverbrauchs der Regelung der Kühlung. Die Angaben sind in der Regel Herstellerangaben. In Abhängigkeit vom Prüfverfahren kann die Leistungsaufnahme der Ventilatoren bzw. der Pumpe die Regelung bereits mitberücksichtigen. In diesem Fall ist darauf zu achten, dass keine doppelte Anrechnung des Hilfsenergieaufwands der Regelung in der Betriebszeit der Kühlung erfolgt.

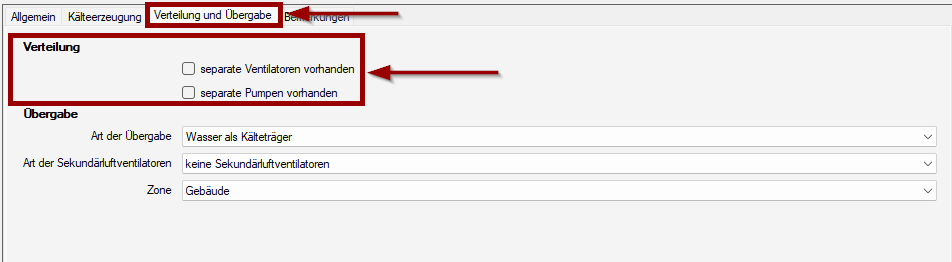

In der Registerkarte Verteilung und Übergabe wird der Hilfsenergieaufwand der Ventilatoren bzw. Pumpen zum Transport des Kälteträgers (Luft, Wasser oder Kältemittel) durch das Kälteverteilnetz bestimmt (sofern Ventilatoren und Pumpen ein fester Bestandteil des Kühlgerätes bzw. der Kältemaschine sind und dort auch energetisch berücksichtigt werden sollen).
Durch Setzen des Häkchens in der Checkbox separate Ventilatoren vorhanden kann die Nennleistung der Ventilatoren nach Auslegung eingegeben werden.
Durch Setzen des Häkchens in der Checkbox separate Pumpen vorhanden kann die Nennleistung der Pumpen nach Auslegung eingegeben werden.
Als nächstes wird die Art der Übergabe ausgewählt.
Zur Auswahl stehen:
-
Wasser als Kältemittel
-
Luft als Kältemittel – passive Kühlung
-
Luft als Kältemittel – aktive Kühlung
-
Kältemittel als Kälteträger / Direktverdampfung
Über diese Auswahl wird der Standardwert des Nutzungsgrades zur Bestimmung der Wärmeverluste der Kühlung festgelegt.

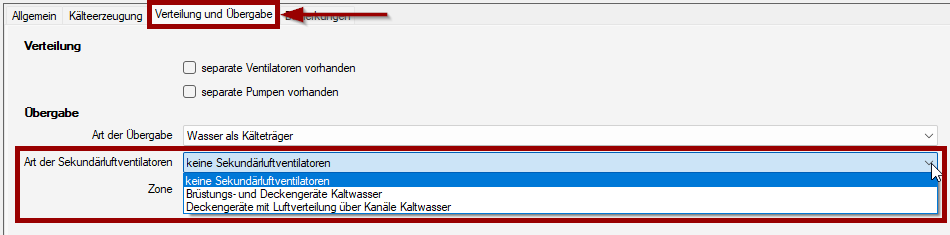

Des Weiteren kann über ein Drop-Down-Menü die Art der Sekundärluftventilatoren ausgewählt werden.
Zur Auswahl stehen:
-
keine Sekundärluftventilatoren
-
Brüstungs- und Deckengeräte Kaltwasser
-
Deckengeräte mit Luftverteilung über Kanäle Kaltwasser
Auch diese Angabe ist für die Bestimmung des Hilfsenergieaufwandes der Kühlung relevant.
Die Angabe dient der Ermittlung der im Raum durch Sekundärluftventilatoren entstehende Hilfsenergieaufwand.
Soll die Kühlung im Sommer z.B. über die Fußbodenheizung erfolgen, muss bei Art der Sekundärventilatoren die Auswahl keine Sekundärluftventilatoren getroffen werden.
Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
