Wie wird in ZUB Helena ein VRF-System eingegeben?

detaillierte Frage
Dieses FAQ bezieht sich auf die Bilanzierung nach DIN V 18599: 2018-09.
FAQ-Beitrag für: ZUB Helena
Hintergrund:

VRF-Systeme „Variable Refrigerant Flow“ also variable Kältemittelstrom sind Systeme für die thermische Konditionierung (heizen und kühlen) von Gebäuden. VRF-Systeme werden in Gebäuden eingesetzt, in denen Wärmelasten abzuführen sind und zugleich damit die Räume beheizt werden sollen. Insbesondere bei Gebäude mit großen Glasfronten, die in den Übergangszeiten beheizt und gekühlt werden sollen (da der sonnenabgewandte Gebäudeteil noch kalt ist und daher beheizt werden soll, während der sonnenzugewandte Gebäudeteil bereits gekühlt werden muss), bieten sich VRF-Systeme an.
VRF-Systeme sind in der Regel Direktverdampfer, die bei der Energieübertragung ohne ein weiteres Transportmedium (z.B. Wasser) auskommen. Daher werden Wärmeverluste, die bei einem Wärmetransfer über einen Wärmetauscher entstehen, vermieden. Das Kältemittel wird direkt über Rohre von der Außeneinheit zu den Inneneinheiten transportiert. Bei VRF-Systemen sind die Energieverluste gering, da der Wärmeübergang nur zwischen Kältemittel und Luft erfolgt. Ein weiterer Vorteil ist, dass der Stromverbrauch von VRF-Anlagen reduziert werden kann, da auf eine extra Pumpe zum Antrieb des Wärmekreislaufs verzichtet werden kann.

Eingabe in ZUB Helena:

Bei VRF-Systemen handelt es sich um Luft-Luft-Wärmepumpen. Luft-Luft-Wärmepumpen arbeiten auch mit Kältemittel. Das Kältemittel ist für die Funktionsweise von Kompressionswärmepumpen notwendig.
Luft - Luft bedeutet, dass die Wärme der Luft entnommen wird (außen) und innen direkt wieder an die Luft übergeben wird, im Gegensatz zu Luft - Wasser Wärmepumpen bei dem Wasser als Wärmeträger zur Verteilung eingesetzt wird.
Zunächst wird unter Heizung eine Wärmeerzeugereinheit angelegt.

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

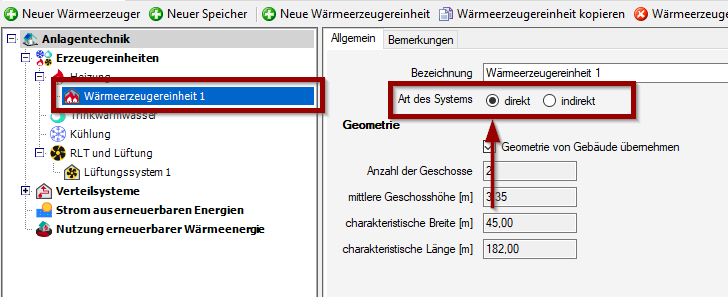

Anschließend wird in der Registerkarte Allgemein in der Zeile Art des Systems auf direkt umgeschaltet.

screenshot_2

Anschließend wird ein Wärmeerzeuger angelegt. Betätigen Sie dafür die Schaltfläche Neuer Wärmeerzeuger.

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

Wählen Sie in der Registerkarte Allgemein in der Zeile Erzeuger die Wärmepumpe aus.

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

In der Registerkarte Wärmepumpen-Parameter wählen Sie in der Zeile Art der Wärmepumpe (Quelle-Senke) Luft-Luft aus. In der Zeile darunter (Art der Luft-Luft-Wärmepumpe) wählen Sie über das Drop-Down-Menü das VRF-System aus.

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

VRF-System für die Kühlung

Um das VRF-System für die Kühlung in ZUB Helena abzubilden, gehen Sie zunächst in der Anlagentechnik unter Erzeugereinheiten auf Kühlung und legen als erstes eine neue Kälteerzeugereinheit an.

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung

Anschließend gehen Sie in der Kälteerzeugereinheit 1 in die Registerkarte Allgemein und treffen in der Zeile Art des Kältesystems die Auswahl Direktverdampfung (direktes System).



Legen Sie nun einen neuen Kälteerzeuger an.



Gehen Sie in die Registerkarte Allgemein und wählen Sie in der Zeile Art der Kälteerzeugung die Kompressionskältemaschine und in der Zeile Art der Kühlung das Raumklimasystem aus.

Zuletzt treffen Sie in der Zeile Art des Raumklimasystems die Auswahl VRF-Systeme mit variablem Kältemittelmassestrom.

Ein Bild, das Text enthält.

Automatisch generierte Beschreibung
