Wie kann eine Teilbelüftung von Wohngebäuden in ZUB Helena eingegeben werden?
Wie können verschiedene Lüftungssysteme in ZUB Helena eingegeben werden?
Berechnungsverfahren:
DIN V 18599 / GEG 2023
Hintergrund
Ab der 2018er Fassung der DIN V 18599 besteht die Möglichkeit eine Teillüftung (detailliert und gültig für unterschiedliche Kombinationen) bei der Bilanzierung zu berücksichtigen.
Z.B. können folgende Kombinationen berechnet werden:
Mit ZUB Helena können Sie bei der Bilanz berücksichtigen, dass eine Zone nur flächenanteilig ventilatorgestützt gelüftet wird oder das in der Zone unterschiedliche Lüftungssysteme vorhanden sind.
Beispiel: Wohnungslüftungsanlage und Fensterlüftung
In einem Wohngebäude wird mit einem zentralen Zu- / Abluftsystem der eigentliche Wohnbereich gelüftet. Die wenig genutzten Nebenräume werden über eine Fensterlüftung mit Außenluft versorgt.
Zunächst wird im Abschnitt Bautechnik unter Gebäude in der Registerkarte Randbedingungen bei Konditionierung in der Zeile Lüftungsanlage die Auswahl Wohnungslüftungsanlage (Zu- und Abluftsystem) getroffen.
Anschließend kann die Wohnungslüftungsanlage im Abschnitt Anlagentechnik eingegeben werden.
In der Registerkarte Übergaben kann der Deckungsanteil bezüglich der Zone (dem Gebäude) bzw. der Anteil an der Nettogrundfläche (belüftete Fläche über die Lüftungsanlage) eingegeben werden.
Beispiel: mehrere Wohnungslüftungsanlagen
Es können auch zwei (oder mehr) Wohnungslüftungssysteme in ZUB Helena eingegeben werden.
Zunächst wird im Abschnitt Bautechnik unter Gebäude in der Registerkarte Randbedingungen bei Konditionierung in der Zeile Lüftungsanlage die Auswahl Versorgung durch mehrere Wohnungslüftungsanlagen getroffen.
Anschließend können die Wohnungslüftungsanlagen im Abschnitt Anlagentechnik eingegeben werden. In diesem Beispiel wird ein Teil des Gebäudes mit einer Zu- und Abluftanlage belüftet. Für den übrigen Gebäudeteil ist nur eine Abluftanlage geplant.
In der Registerkarte Übergaben (bei Wohnungslüftungsanlage 1 und bei Wohnungslüftungsanlage 2) sind dann die Deckungsanteile (oder alternativ die Nettogrundflächen) entsprechend einzugeben.
Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenfrei bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
ZUB | Wilhelm Liese
Ab der 2018er Fassung der DIN V 18599 besteht die Möglichkeit eine Teillüftung (detailliert und gültig für unterschiedliche Kombinationen) bei der Bilanzierung zu berücksichtigen.
Z.B. können folgende Kombinationen berechnet werden:
- freie Lüftung und ventilatorgestützte Lüftung;
- ventilatorgestützte Lüftung mit und ohne Wärmerückgewinnung;
- zentrale und dezentrale Lüftungssysteme in einem Wohngebäude;
Mit ZUB Helena können Sie bei der Bilanz berücksichtigen, dass eine Zone nur flächenanteilig ventilatorgestützt gelüftet wird oder das in der Zone unterschiedliche Lüftungssysteme vorhanden sind.
Beispiel: Wohnungslüftungsanlage und Fensterlüftung
In einem Wohngebäude wird mit einem zentralen Zu- / Abluftsystem der eigentliche Wohnbereich gelüftet. Die wenig genutzten Nebenräume werden über eine Fensterlüftung mit Außenluft versorgt.

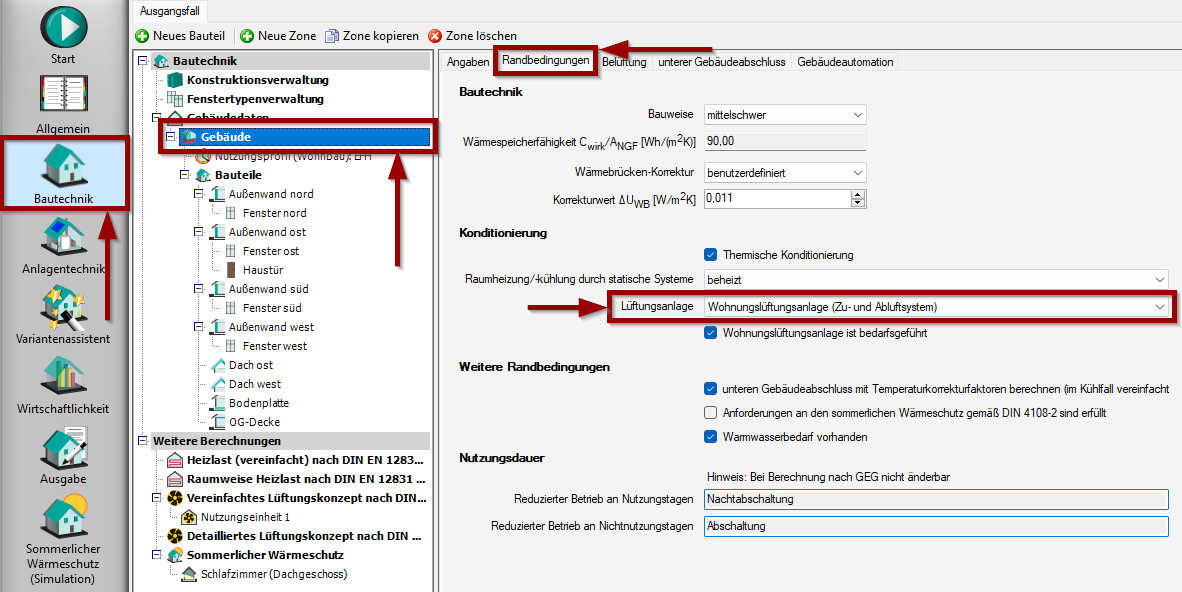

Zunächst wird im Abschnitt Bautechnik unter Gebäude in der Registerkarte Randbedingungen bei Konditionierung in der Zeile Lüftungsanlage die Auswahl Wohnungslüftungsanlage (Zu- und Abluftsystem) getroffen.

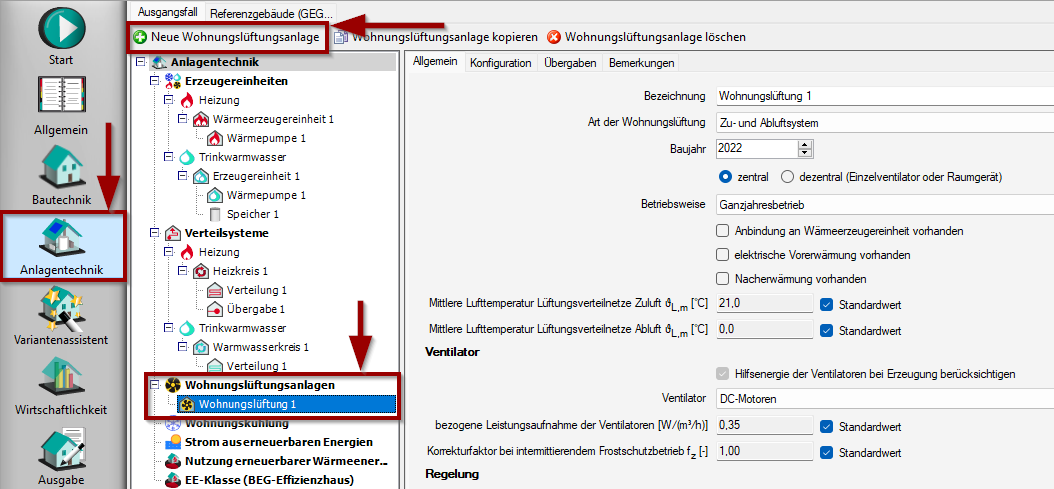

Anschließend kann die Wohnungslüftungsanlage im Abschnitt Anlagentechnik eingegeben werden.

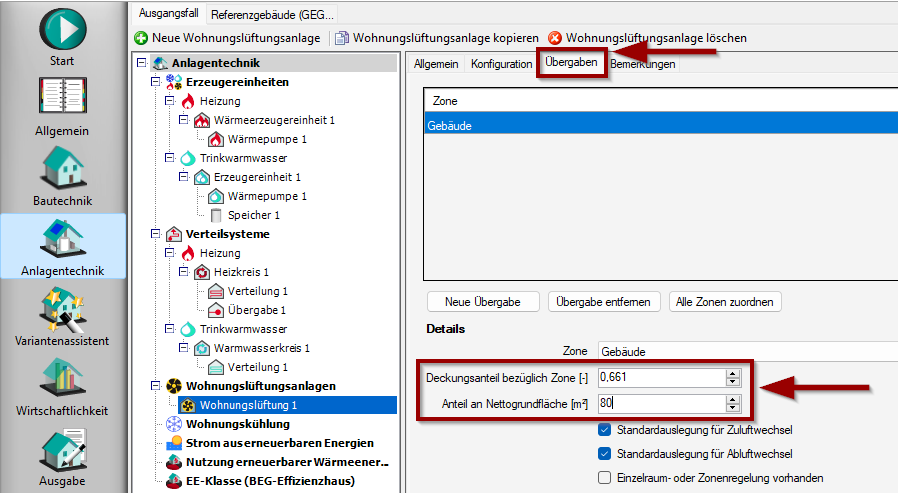

In der Registerkarte Übergaben kann der Deckungsanteil bezüglich der Zone (dem Gebäude) bzw. der Anteil an der Nettogrundfläche (belüftete Fläche über die Lüftungsanlage) eingegeben werden.
Beispiel: mehrere Wohnungslüftungsanlagen
Es können auch zwei (oder mehr) Wohnungslüftungssysteme in ZUB Helena eingegeben werden.

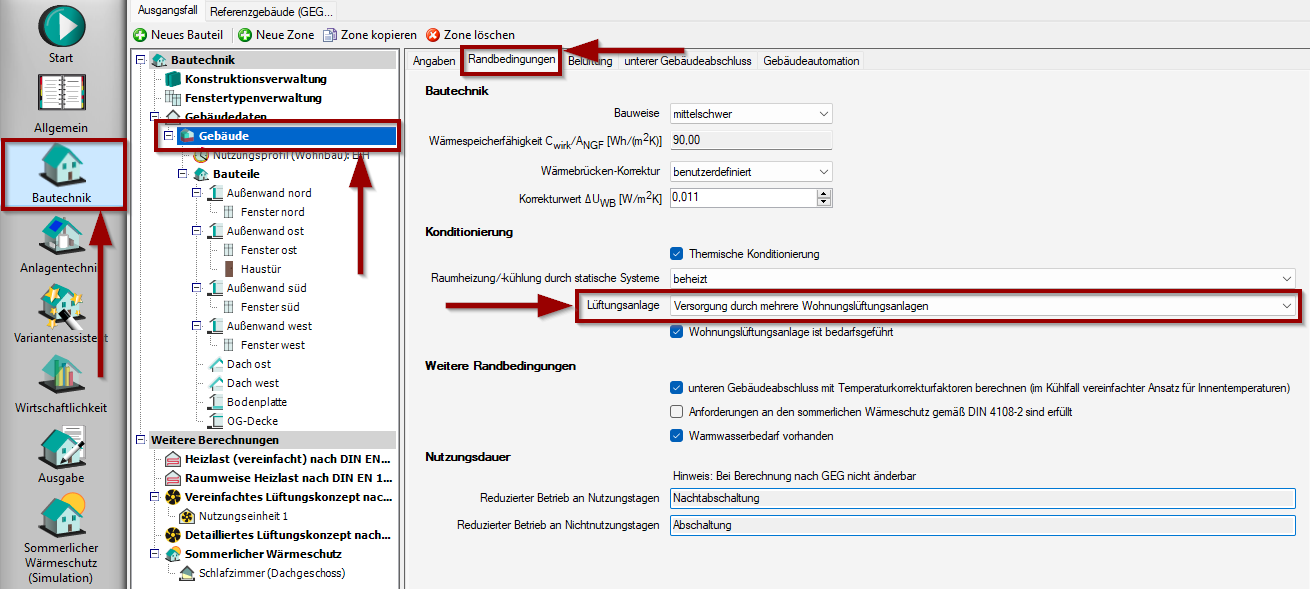

Zunächst wird im Abschnitt Bautechnik unter Gebäude in der Registerkarte Randbedingungen bei Konditionierung in der Zeile Lüftungsanlage die Auswahl Versorgung durch mehrere Wohnungslüftungsanlagen getroffen.
Anschließend können die Wohnungslüftungsanlagen im Abschnitt Anlagentechnik eingegeben werden. In diesem Beispiel wird ein Teil des Gebäudes mit einer Zu- und Abluftanlage belüftet. Für den übrigen Gebäudeteil ist nur eine Abluftanlage geplant.

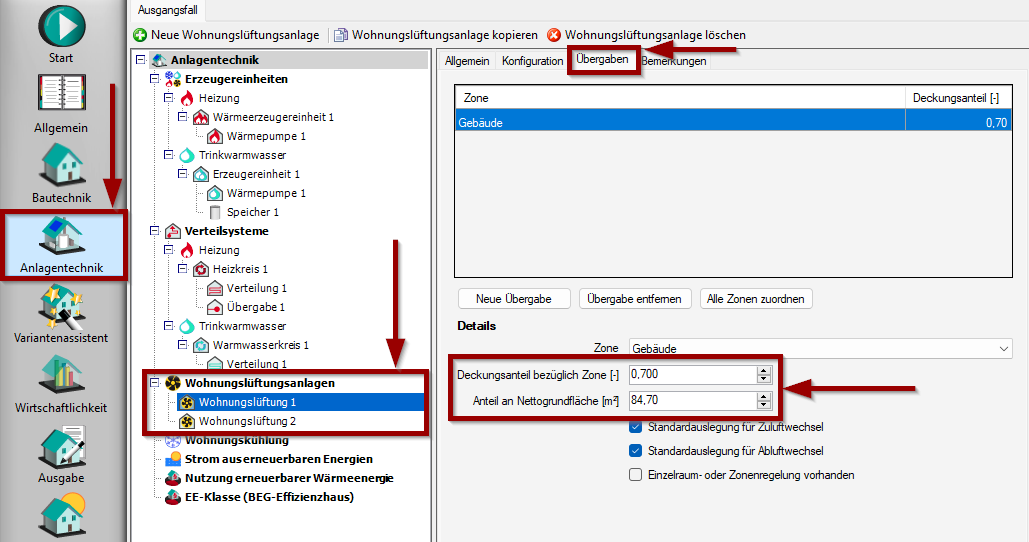

In der Registerkarte Übergaben (bei Wohnungslüftungsanlage 1 und bei Wohnungslüftungsanlage 2) sind dann die Deckungsanteile (oder alternativ die Nettogrundflächen) entsprechend einzugeben.
Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenfrei bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
