Verfahren zur Bilanzierung eines Wintergarten nach DIN V 18599

Die DIN V 18599 bietet Ihnen zur Bilanzierung eines Wintergarten zwei Verfahren an:

1. Vereinfachter Ansatz mittels Temperatur-Korrekturfaktoren (gem. 6.1.4.2, DIN V 18599-2:2011-12),

2. Differenzierte Berechnung der Temperatur in der unbeheizten Gebäudezone (gem. 6.1.4.1, DIN V 18599-2:2011-12).


1. Vereinfachter Ansatz mittels Temperatur-Korrekturfaktoren

Der vereinfachte Ansatz zur Ermittlung der mittleren Temperatur in unbeheizten Zonen erfolgt mittels der Temperatur-Korrekturfaktoren (F_x-Wert) für Wände und Fenster zu einem unbeheiztem Glasvorbau nach Tabelle 5.

Für eine Verglasung des Glasvorbaus gelten folgende Fx-Werte:


Zeile 6	Einfachverglasung	Fu =  0,8
Zeile 7	Zweischeibenverglasung	Fu =  0,7
Zeile 8	Wärmeschutzverglasung	Fu =  0,5

Mit diesem Verfahren brauchen Sie einen Wintergarten nicht als Zone abzubilden.


Umsetzung in ZUB Helena:

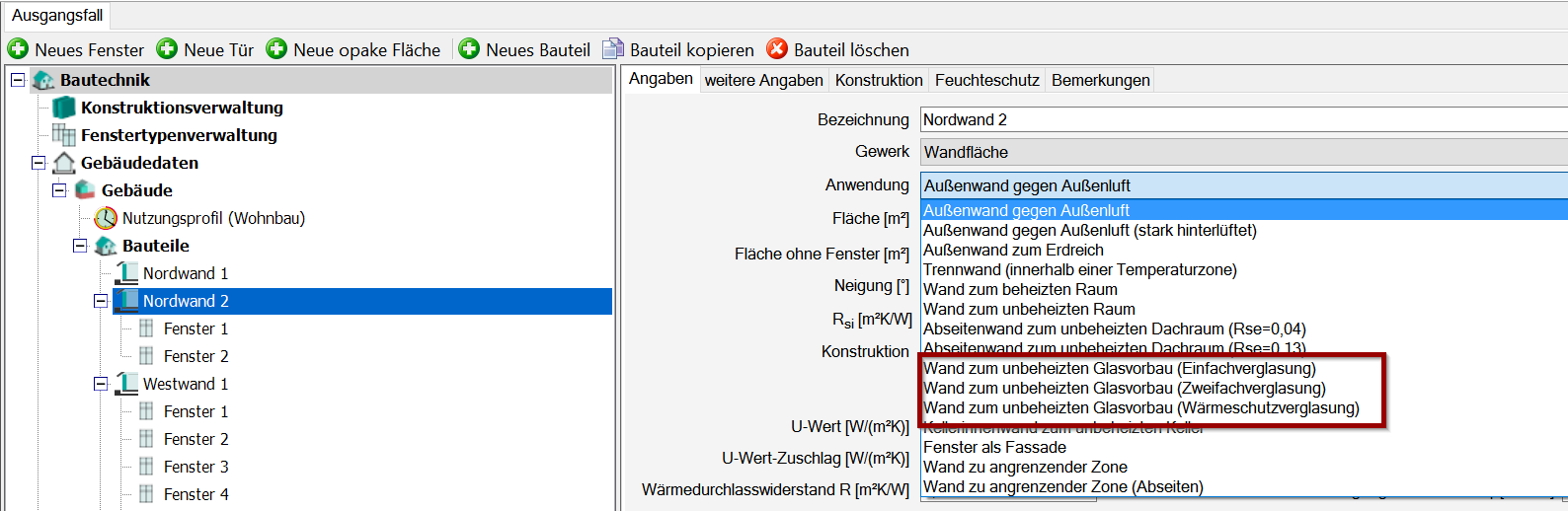

Sie können einer Wandfläche die Anwendung Wand zum unbeheizten Glasvorbau zuweisen.







2. Differenzierte Berechnung der Temperatur in der unbeheizten Gebäudezone

Um das differenzierte Berechnungsverfahren anzuwenden, müssen Sie den Wintergarten als Zone anlegen.


Umsetzung in ZUB Helena

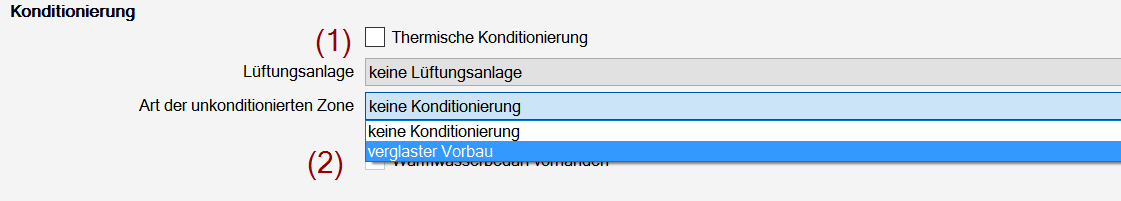

Sie müssen für die Zone, die Ihren Wintergarten repräsentiert, zunächst das Häkchen aus Auswahl Thermische Konditionierung entfernen (1). Anschließend wählen Sie als Art der Konditionierung verglaster Vorbau aus (2).




Praxis:
Geschossweise unterteilt Glasdoppelfassaden können ersatzweise als Wintergarten (unbeheizter Glasvorbau) berechnet werden.

Hinweis:
Diese Informationen werden von der ZUB-Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
