detaillierte Frage
FAQ für:
ZUB Helena Heizlast 2022
Erstellt am:
16.01.2026
Frage:
In einem Projekt zeigt sich eine Differenz zwischen den Werten der raumweisen Heizlast (der Normheizlast).
Wie kommt diese Differenz zustande?
ZUB Helena Heizlast 2022
Erstellt am:
16.01.2026
Frage:
In einem Projekt zeigt sich eine Differenz zwischen den Werten der raumweisen Heizlast (der Normheizlast).
Wie kommt diese Differenz zustande?
Hintergrund:

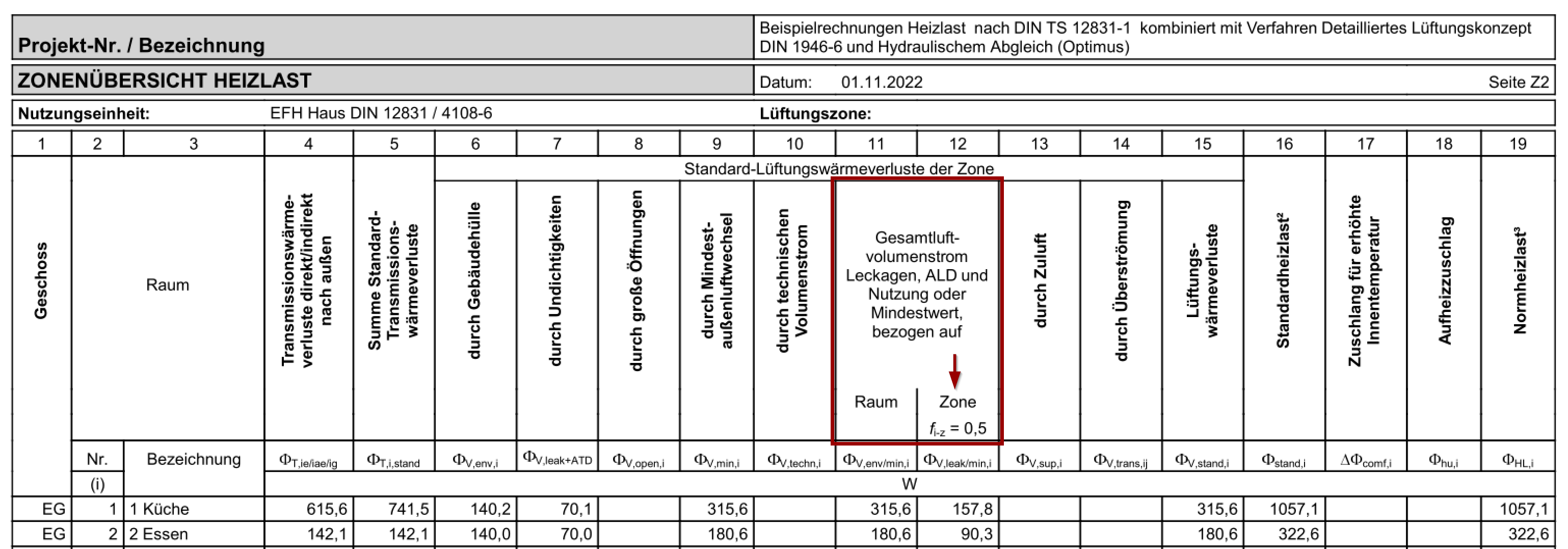

In ZUB Helena Heizlast wird im Ausgabe-Abschnitt „Formblatt Z2: Zonenübersicht Heizlast“ eine andere Normheizlast angegeben als im Ausgabe-Abschnitt „Formblatt G2: Ergebniszusammenstellung Gebäude“.
Der Unterschied ist bedingt durch die unterschiedliche Anrechnung des Gesamtluftvolumenstroms - einmal nur auf den Raum bezogen und im anderen Fall über die Zone mit einem Faktor fi-z = 0,5 angerechnet.
Dieser Faktor beschreibt das Verhältnis zwischen dem Mindestwert des Luftvolumenstroms eines einzelnen Raums (i), der Teil der betrachteten Zone (z) ist und des sich ergebenden Luftvolumenstroms der Zone (z) (s.a. DIN EN 12831-1 (2017) Abschnitt 6.3.3.3.1 Lüftungswärmeverluste des gesamten Gebäudes(build) / Zone(z) / Raum(i) bzw. auch in DIN/TS 12831-1 (2020) Abschnitt 4.9 mit Festlegung von fi-z=0,5 bei mehr als zwei Räumen pro Zone).
Weitere Informationen finden Sie auch in DIN/TS 1283.
Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
