ZUB E-CAD
3D-Gebäudemodellierung für Energieberatung und GModG-Nachweise
ZUB E-CAD ist eine spezialisierte CAD-Software zur grafischen Erfassung von Gebäuden für energetische Berechnungen nach GModG und DIN V 18599.Mit dem Programm lassen sich Gebäudestrukturen, Hüllflächen, Volumen, Zonen und Beleuchtungsbereiche schnell und nachvollziehbar ermitteln. Die Daten werden anschließend direkt an das Energieberatungsprogramm ZUB Helena® übergeben.
Dadurch reduziert sich der Aufwand für die ansonsten aufwendige Flächen- und Volumenermittlung erheblich. ZUB E-CAD ermöglicht darüber hinaus eine strukturierte und normgerechte Zonierung von Gebäuden, insbesondere nach DIN V 18599-10. Gerade bei Nichtwohngebäuden mit unterschiedlichen Nutzungsbereichen ist dies eine zentrale Voraussetzung für eine korrekte energetische Bewertung.
Ein besonderer Vorteil ist die Möglichkeit, sich Bauteile und Zonen direkt im 3D-Modell anzeigen zu lassen. Dadurch können Eigenschaften und Vollständigkeit der Modellierung frühzeitig kontrolliert und typische Fehler bereits vor der energetischen Berechnung vermieden werden.
Die ideale Ergänzung zu ZUB Helena®
In der Praxis nimmt die Ermittlung der Gebäudegeometrie und der Zonierung einen großen Teil der Arbeitszeit bei der energetischen Bilanzierung ein.
Mit ZUB E-CAD wird ein dreidimensionales Gebäudemodell erstellt, anschließend nach DIN V 18599-10 zoniert und anschließend an ZUB Helena übergeben.
Ein besonderer Vorteil ergibt sich durch die direkte Anbindung an ZUB Helena über eine COM-Schnittstelle. Dadurch können Bauteile und Zonen nicht nur übergeben, sondern auch gezielt im Modell überprüft werden.
Anwender können einzelne Elemente im Modell per Klick sichtbar machen und deren Eigenschaften direkt kontrollieren. Dies erleichtert die Plausibilitätsprüfung erheblich und reduziert typische Fehlerquellen, die bei der manuellen Erfassung häufig auftreten.
Das Arbeiten mit einem 3D-Gebäudemodell bietet zahlreiche Vorteile:
- übersichtliche Strukturierung des Gebäudes
- bessere Nachvollziehbarkeit der Flächen- und Volumenberechnung
- einfache Anpassung bei Änderungen im Planungsprozess
- grafische Dokumentation der Zonierung
Gerade bei komplexeren Gebäuden oder Nichtwohngebäuden ermöglicht diese visuelle Kontrolle eine deutlich sichere Bewertung der energetischen Sanierung
Die wichtigsten Vorteile auf einen Blick
Von der Gebäudeerfassung bis zur Datenübergabe: ZUB E-CAD verbindet grafische Modellierung mit der Vorbereitung energetischer Berechnungen
Gebäude effizient erfassen und Mengen ableiten
Erstellen Sie Ihr Gebäude als 3D-Modell und leiten Sie Bauteilflächen und Volumen daraus ab. Das reduziert den Aufwand für die manuelle Mengenermittlung.
Vorhandene Planungsdaten weiterverwenden
Nutzen Sie IFC-Gebäudemodelle, DXF-/DWG-Pläne oder Bilddateien als Grundlage Ihrer Gebäudeerfassung.
Gebäude nutzungsgerecht zonieren
Strukturieren Sie Räume und Zonen grafisch mit Nutzungsprofilen nach DIN V 18599 – auch bei Nichtwohngebäuden mit unterschiedlichen Nutzungen.
Geometrie und Zonierung nachvollziehbar prüfen
Kontrollieren Sie Bauteile und Zonen direkt im 3D-Modell. So lassen sich Unstimmigkeiten vor der Übergabe an die energetische Berechnung leichter erkennen.
Gebäudedaten direkt in ZUB Helena nutzen
Übergeben Sie Hüllflächen und Zonierung an ZUB Helena Pro/Ultra. Nutzen Sie das erfasste Modell als Grundlage der energetischen Bilanzierung.
Wärmebrückenlängen im Modell erfassen
Ermitteln Sie Wärmebrückenlängen in ZUB E-CAD und übergeben Sie sie an ZUB Argos. Wärmebrücken aus ZUB Argos können Sie wiederum in ZUB E-CAD importieren.
Darstellungsempfehlung: Sechs gleichgewichtete Karten, auf großen Bildschirmen beispielsweise zwei Reihen mit jeweils drei Karten. Die technischen Einzelheiten folgen darunter – nicht zusätzlich innerhalb dieser Karten.
Label
ZIELGRUPPEN
Content
ZUB E-CAD richtet sich insbesondere an:
- Energieberater
- Ingenieurbüros
- Architekten
- Sachverständige im Bauwesen
- Planungsbüros für Neubau und Sanierung
Label
TYPISCHE AUFGABEN IN DER PRAXIS
Content
Mit ZUB E-CAD lassen sich unter anderem folgende Aufgaben effizient bearbeiten:
- Erstellung eines 3D-Gebäudemodells für den GModG-Nachweis
- Zonierung von Nichtwohngebäuden nach DIN V 18599
- Vorbereitung von Energieausweisen
- geometrische Grundlage für Heizlast- und Lüftungsberechnungen
- Modellierung für sommerlichen Wärmeschutz
- Import vorhandener Gebäudemodelle über IFC-Schnittstelle
Label
TYPISCHER WORKFLOW MIT ZUB E-CAD
Content
Ein durchgängiger Arbeitsablauf kann beispielsweise wie folgt aussehen:
- Gebäude als 3D-Modell erfassen
- Flächen, Volumen und Zonen automatisch ermitteln
- Zonen und Bauteile visuell im Modell prüfen
- Übergabe an ZUB Helena
- energetische Berechnung durchführen
- ggf. Übergabe an ZUB Argos für Wärmebrücken
Wichtige Funktionen im Überblick
- Neu: COM-Schnittstelle verküpft ZUB E-CAD mit ZUB Helena. In der aktuellen ZUB Helena Version können über eine Schaltfläche die entsprechenden Bauteilabschnitte in ZUB E-CAD in der 3D-Ansicht markiert werden. Mit dieser neuen Funktion können Bauteilabschnitte in sekundenschnelle gefunden und überprüft werden. Schauen Sie sich dazu das Video auf unserer Internetseite oder direkt über diesen Link an.
- Neu: Floating-Lizenz - ab E-CAD 6 besteht die Möglichkeit eine Lizenz als Floating-Lizenz zu nutzen. Schauen Sie sich dazu das FAQ (unter Support / FAQs / E-CAD 6) oder direkt über diesen Link an.
- Neu: Arbeiten in Ansichten und Schnitten.
- Neu: Heizlastbeschriftung in Räumen inkl. ZUB Helena-Schnittstelle. Die berechneten Raumheizlasten können aus ZUB Helena nach E-CAD importiert und dort angezeigt werden.
- Neu: Stammdatenexplorer mit globaler Zuweisung & IFC-Integration.
- Neu: Symbole für Lüftungsschemas. Neuer Lüftungsschema-Symbolsatz.
- Neu: Verbesserte Zoom/Pan-Darstellung & integrierte Bildschirmlupe.
- Erweiterter und verbesserter IFC-Import.
- Import- / Export-Schnittstelle zwischen ZUB Argos und ZUB E-CAD.
Mit ZUB E-CAD kann das Längenaufmaß der Wärmebrücken einfach erstellt werden. Es besteht die Möglichkeit Wärmebrückenlängen von E-CAD nach ZUB Argos zu importieren. Des Weiteren können Wärmebrücken von ZUB Argos nach E-CAD importiert werden. Eine detaillierte Beschreibung der neuen Funktion finden Sie unter diesem Link - EasyEdit - Einfache Möglichkeit, um die Abmessungen von Wänden einzugeben oder zu kontrollieren.
- Frei definierbare Toolbars (Werkzeug-Leisten) - Aus den Ribbons 2D-Elemente, Bearbeiten, Trimmen, Bemassen können eigene Toolbars zusammengestellt werden.
- Hüllflächen manuell zuordnen - In E-CAD werden Wände, Materialbereiche und Decken automatisch entsprechenden Hüllflächenkategorien zugeteilt (z.B. Wand gegen Außenluft, Wand gegen unbeheizt, Dachfläche, usw.). In E-CAD kann im GEG-Modus diese Zuteilung manuell geändert werden.
- Lage der Zonengrenze - Bei Wänden kann die Lage der Zonengrenze im GEG-Dialog festgelegt werden.
- GEG Flächen (im 3D Modus). In diesem Darstellungsmodus werden Fenster, Türen und Materialbereiche dargestellt.
- GEG Räume (im 3D Modus). Informationsfenster zu einzelnen Räumen.
- Verbesserter IFC – Import - Allgemeine Verbesserung des IFC-Imports (z.B. bei mehrschichtigen Wänden).
- Angepasste Programmoberfläche (Ribbon-Oberfläche) für mehr Übersichtlichkeit und schnellere Bedienung
- Verbesserte Eingabe von Deckenhöhenbereichen. Die Eingabe unterschiedlicher Raumhöhen (Split-Level) wurde verbessert
- Einfaches lokalisieren von Wandabschnitten im 3D-Modell mit Hilfe von Referenznummern (inkl. Filterfunktion)
- Verknüpfung der Wandkonstruktionen mit der ZUB Helena Konstruktionsdatenbank. Wände können aus der Konstruktionsdatenbank geladen und anschließend mit den entsprechenden Schichtdicken gezeichnet werden. Beim Import des E-CAD-Datenmodells bleiben die Informationen der Konstruktion (Bezeichnung, Schichtaufbau, U-Wert) erhalten.
- Zuweisung der U-Werte im 2D - und 3D-Modus
- IFC-Viewer zeigt 3D-Modell aus anderen CAD-Programmen
- Festlegung und Zuweisung von Beleuchtungsbereichen
- Automatische Wandverschneidung mit Decken und Dächern
- Konstruieren mit Wand- und Dachassistent
- Grafische Zonierung mit Nutzungsprofilen DIN V 18599
- Schnelle und intuitive Gebäudeerfassung mit umfangreichen CAD-Werkzeugen
- 3D-Visualisierung von Geometrie und Zonierung
- Raumweise Zonierung sowie Übergabe der Hüllflächen und Zonierung an ZUB Helena Pro/Ultra
- Übernahme von Plänen im DXF/DWG-Format oder als Bilddateien mit Unterstützung durch Assistenten
- Skalierung und Vektorisierung von Bilddateien zur komfortablen Nutzung mit Fangpunkten
- Eingabe komplexer Geländemodelle
- Freie Ausrichtung des Gebäudes mit editierbaren Nordpfeil
- Automatische Ermittlung von erdberührten Bauteilen in Hanglage
- Nachvollziehbare Auswertung mit anpassbarem Berichtsgenerator
- ZUB E-CAD kann in mehreren Programminstanzen geöffnet werden
Typische Einsatzbereiche
ZUB E-CAD wird insbesondere eingesetzt für:

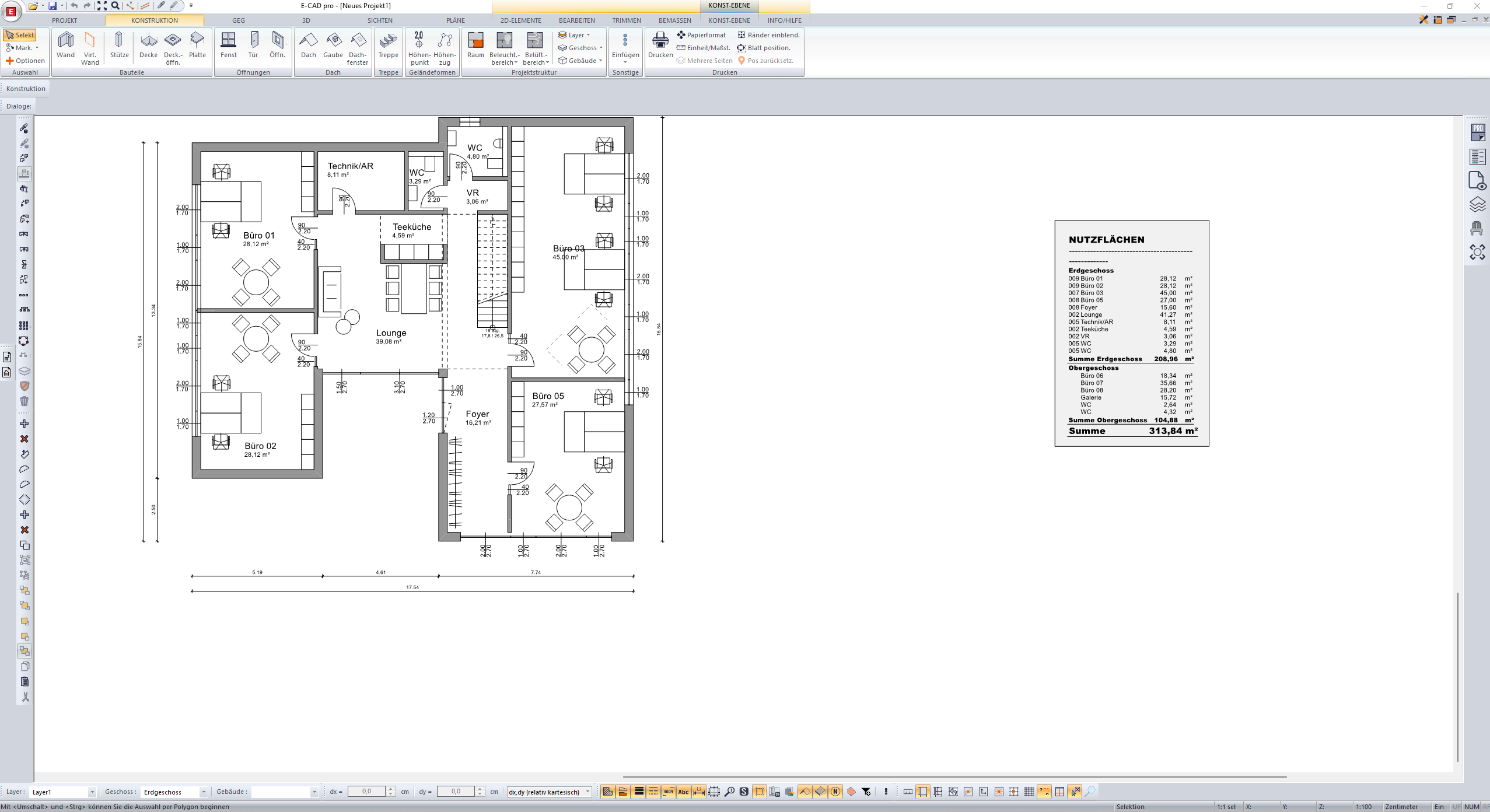

Benutzeroberfläche
Label
Fazit
Content
ZUB E-CAD ermöglicht eine strukturierte und nachvollziehbare Erfassung von Gebäuden für energetische Berechnungen nach GModG und DIN V 18599.
Durch die modellbasierte Arbeitsweise lassen sich:
- Flächen und Volumen effizient ermitteln
- thermische Zonen übersichtlich strukturieren
- Geometriedaten konsistent in die Energieberechnung überführen
Typische Fehlerquellen werden frühzeitig erkannt, und die aufwendige Nacharbeit bei der energetischen Bewertung wird deutlich reduziert.
In Kombination mit ZUB Helena entsteht ein vollständiger Prozess – von der geometrischen Erfassung bis zur energetischen Berechnung.
Software-Versionen
Systemanforderungen
| Betriebssystem | Windows 10/11 |
| Prozessor | Dual Core ab 2 GHz, empfohlen Quad Core 3 GHz |
| Arbeitsspeicher | Mind. 8 GB, empfohlen 16 GB |
| Festplattenkapazität | 2 GB pro Installation |
| Bildschirmauflösung | 1280x1024 Bildpunkte mit mind. 32-Bit Farbtiefe |
